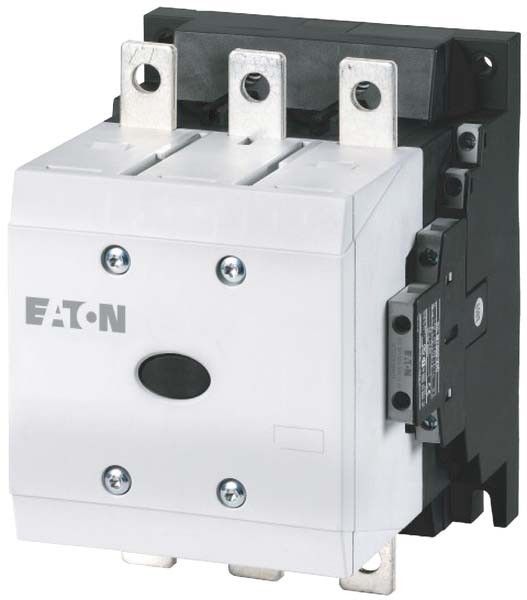

EATON Leistungsschütz DILM225A/22(RAC48)
Art.Nr.: 580595
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leistungsschütz DILM225A/22(RAC48)
Hersteller: EATON
Hersteller-Art.Nr.: 139545
EAN: 4015081363230
Ursprung: Rumänien
Zolltarif: 85364900
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 386 A, gekapselt: Ith= 275 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 707 A, gekapselt: Ith= 636 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 70 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 150 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 51 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 110 kW, kombinierbar mit Hilfsschalter: DILM1000-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48..110 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48..110 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung bei AC 50 Hz | 42..48 V |
| Betriebsspannung bei AC 60 Hz | 42..48 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 356 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 225 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 164 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 90 kW |
| Bemessungsbetriebsleistung NEMA | 111 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | nein |
| Breite | 140 mm |
| Höhe | 190 mm |
| Tiefe | 158 mm |
