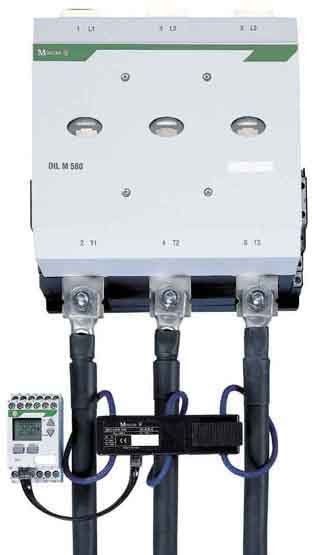

EATON Leistungsschütz m.Br. DILM820/22(RA250)
Art.Nr.: 578915
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leistungsschütz m.Br. DILM820/22(RA250)
Hersteller: EATON
Hersteller-Art.Nr.: 208225
EAN: 4015082082253
Ursprung: Rumänien
Zolltarif: 85364900
Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 820 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 1225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2500 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 750 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 209 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 633 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung
| Merkmale: | |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 110..250 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 110..250 V |
| Bemessungssteuerspeisespannung Us bei DC | 110..250 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Betriebsspannung bei AC 50 Hz | 110..250 V |
| Betriebsspannung bei AC 60 Hz | 110..250 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 1225 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 820 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 450 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 656 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 355 kW |
| Bemessungsbetriebsleistung NEMA | 522 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | nein |
| Breite | 250 mm |
| Höhe | 296 mm |
| Tiefe | 232 mm |
Eaton Electric GmbH
Industrietechnik
Hein-Moeller-Str. 7-11
53115 Bonn
Land: DE
E-Mail: bestellungen-handel-bonn@eaton.com
www.moeller.net
