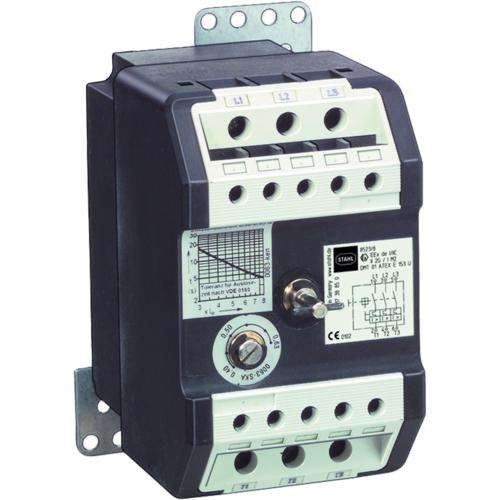

STAHL Motorschutzschalter 8523/81-06-106
Art.Nr.: 888564
Lieferzeit: 7-14 Arbeitstage
Motorschutzschalter 8523/81-06-106
Hersteller: STAHL
Hersteller-Art.Nr.: 218993
EAN: 4046827119323
Ursprung: Deutschland
Zolltarif: 85362010
Die Motorschutz-Leistungsschalter der Reihe 8523/8 von R. STAHL schützen und schalten Ex-e-Motoren mit einem fest eingestellten Kurzschlussschnellauslöser und einem am Schalter einstellbaren thermischen Überstromauslöser. Den Schalter betätigen Sie über einen Drehgriff, die Schaltstellung ist jederzeit klar erkennbar. Sie können verschiedenen Strombereiche einstellen. Leistungsschalter für den Motorschutz, explosionsgeschützt, Typ: 8523/81-06-106, Bemessungsbetriebsspannung AC: 690 V, Stromeinstellbereich min.: 1 A, Stromeinstellbereich max.: 1,6 A, Polzahl: 3, Auslöser: Unterspannungsauslöser, Auslöserspannung AC: 230 V, Anschlussquerschnitt: 1,5 ... 10 mm2 feindrähtig, 1,5 ... 10 mm2 eindrähtig, Gehäusematerial: Epoxidharz oder Polyesterharz, Gehäusegröße: 130mm x 80mm x 110,5, Einsatzbereich (Zonen): 1 , 2, Gasexplosionsschutz: II 2 G Ex db eb IIC, Schlagwetterschutz: I M2 Ex db eb I, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +60 °C, Lebensdauer min.: 10^5 Schaltspiele, Für weitere Info siehe: r-stahl.com Webcode 8523A
Merkmale: | |
Überlastauslöser Stromeinstellung | 1..1,6 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 0 A |
Mit thermischem Schutz | nein |
Phasenausfallempfindlich | ja |
Auslösetechnik | thermomagnetisch |
Bemessungsbetriebsspannung | 0..690 V |
Bemessungsdauerstrom Iu | 1,6 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 7 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 12,4 kW |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Drehknopf |
Gerätebauart | Einbaugerät Festeinbautechnik |
Mit integriertem Hilfsschalter | nein |
Mit integriertem Unterspannungsauslöser | ja |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 15 kA |
Schutzart (IP) | IP20 |
Höhe | 130 mm |
Breite | 80 mm |
Tiefe | 110,5 mm |
