WALTHER Verteilerschrank WV0526PUR1
Art.Nr.: 681257
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Verteilerschrank WV0526PUR1
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0526PUR1
EAN: 4015609068593
Ursprung: Deutschland
Zolltarif: 85371098

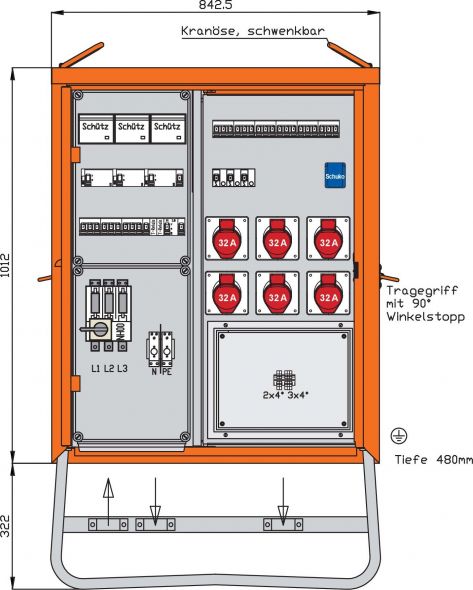

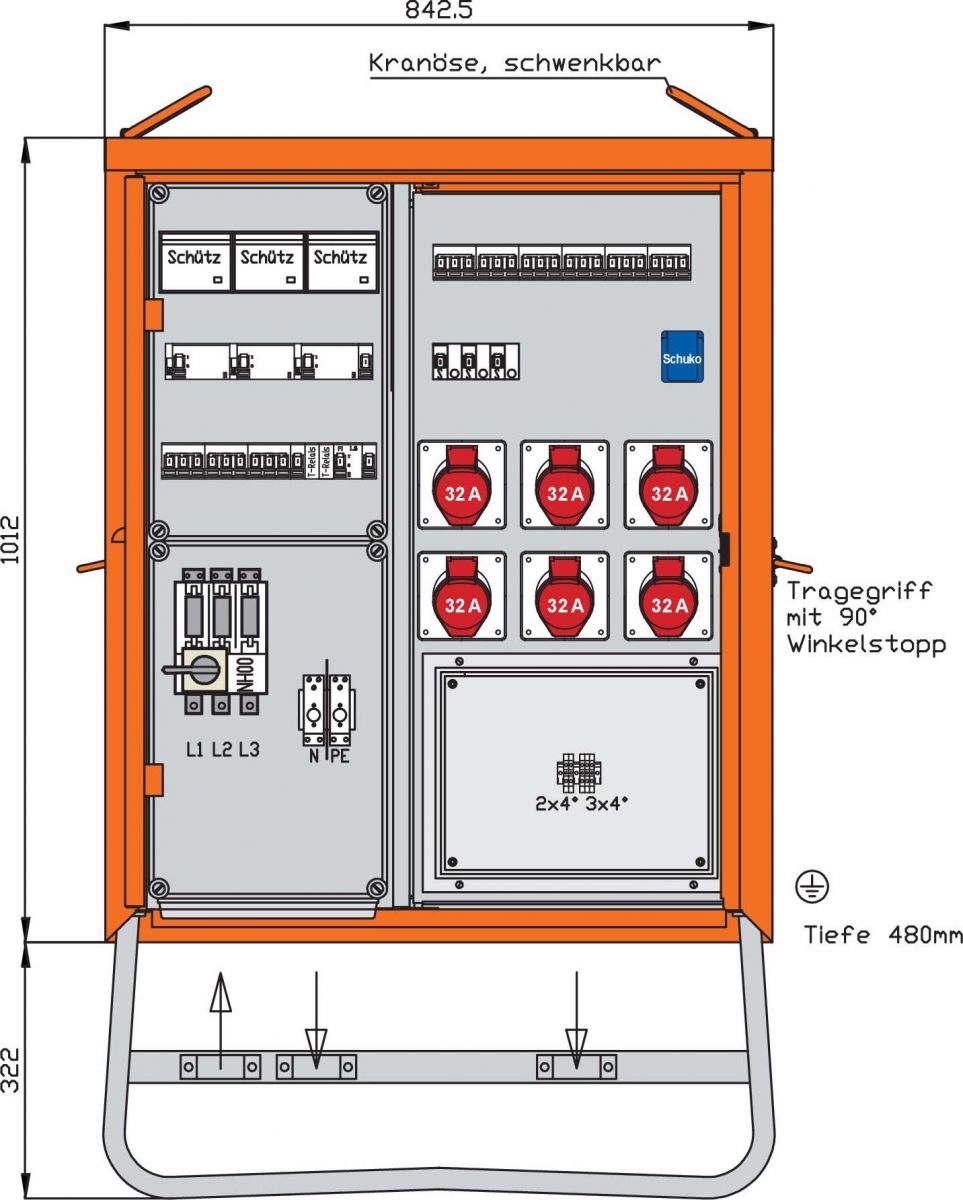

WALTHER Verteilerschrank
Anschlussleistung: 69kVA
nach IEC61439-4
Gehäuse (H22) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1012 x 843 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH00-Lasttrennschalter mit Sicherungen 100A
mit Bügelklemmen 10-50qmm
Abgang / Absicherung:
1 Leitungsschutzschalter (MCB) 1P 10A -B-
-als Steuersicherung-
3 Steuerschalter # Doepke RSS016-300
2 Zeitrelais # MFZ12
3 Schütze # ABB A45 ? 4P 63A
3 Leuchtmelder # Doepke RL230-1 -grün-
3 Leitungsschutzschalter (MCB) 3P 50A -C-
3 RCD-Schutzschalter 4P 63A/30mA -B-
mit Hilfskontakt
6 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
1 RCD-Schutzschalter 2P 25A/30mA -A-
1 Schutzkontaktsteckdose 16A 2P 230V
mit Leitungsschutzschalter (MCB) 1P 16A -C-
1 Steuerklemme 2 x 4qmm für Hilfskontakte
1 Leitungsschutzschalter (MCB) 1P 16A -C-
mit Abgangsklemme 3 x 4qmm
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 100 A |
| Anschlussleistung | 69 kVA |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 6 |
| Anzahl der SCHUKO-Steckdosen | 1 |
| Hauptschalter | NH00 |
| Hauptschalter-Bemessungsstrom | 100 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 12 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 4 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 843 mm |
| Höhe | 1334 mm |
| Tiefe | 480 mm |
