WALTHER Verteilerschrank WV0363R1-K50
Art.Nr.: 831366
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Verteilerschrank WV0363R1-K50
Hersteller: WALTHER
Hersteller-Art.Nr.: WV0363R1-K50
EAN: 4015609141043
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Verteilerschrank
Anschlussleistung: 55kVA
nach IEC61439-4
Gehäuse (H08) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44

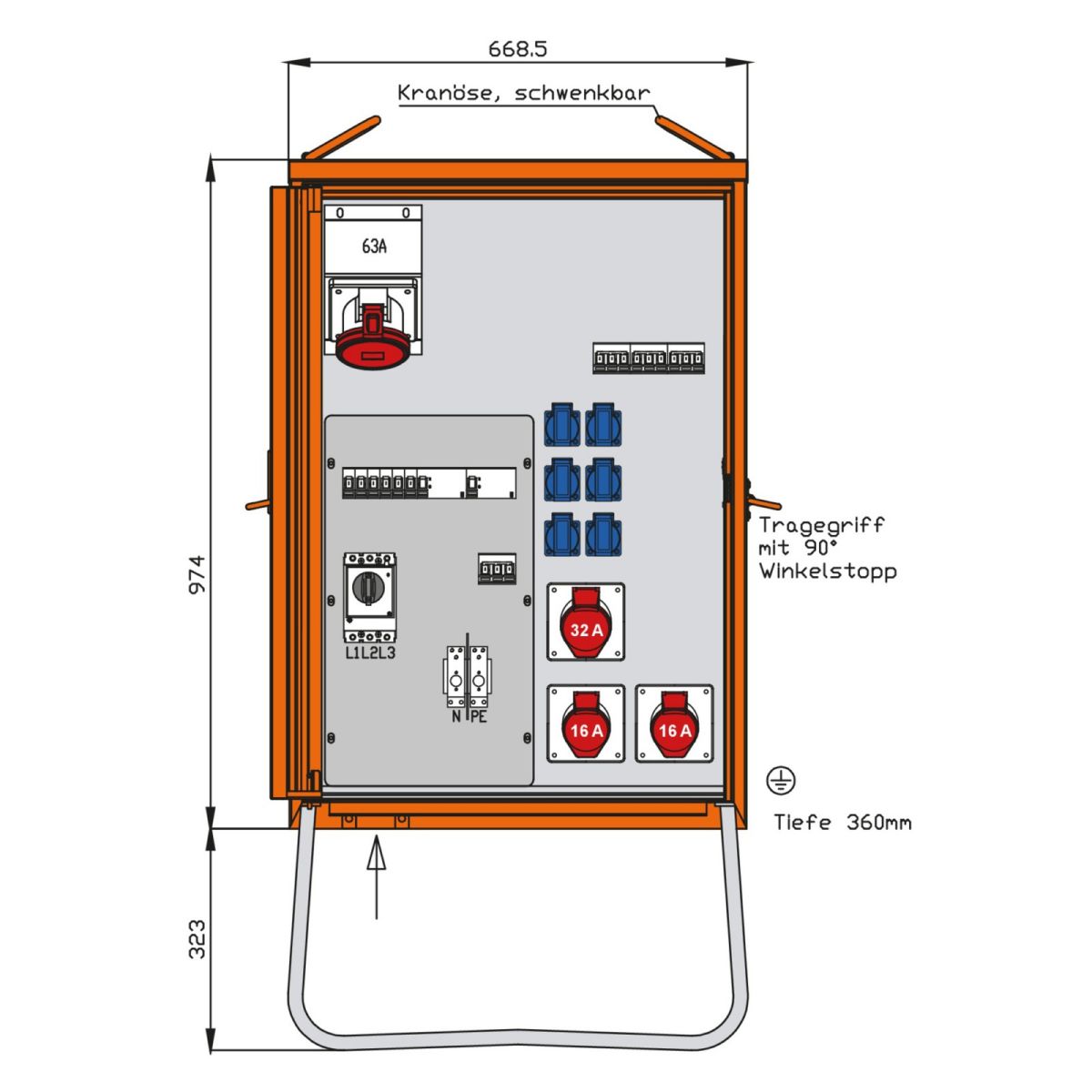

Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 Leistungsschalter 3P 80A
mit thermisch-magnetischem Auslöser
mit Reihenklemme bis 2 x 5 x 50qmm
für Zuleitung und Kabelschleife
Abgang / Absicherung:
1 RCD-Schutzschalter 4P 63A/30mA -B-
mit Leitungsschutzschalter (MCB) 3P 63A -D-
1 CEE-Anbaudose 63A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
1 CEE-Anbaudose 32A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 32A -C-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
6 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | Verteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 80 A |
| Anschlussleistung | 55 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 6 |
| Hauptschalter | Leistungsschalter |
| Hauptschalter-Bemessungsstrom | 80 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 10 |
| Fehlerstrom-Typ | sonstige |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 2 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 669 mm |
| Höhe | 1297 mm |
| Tiefe | 360 mm |
