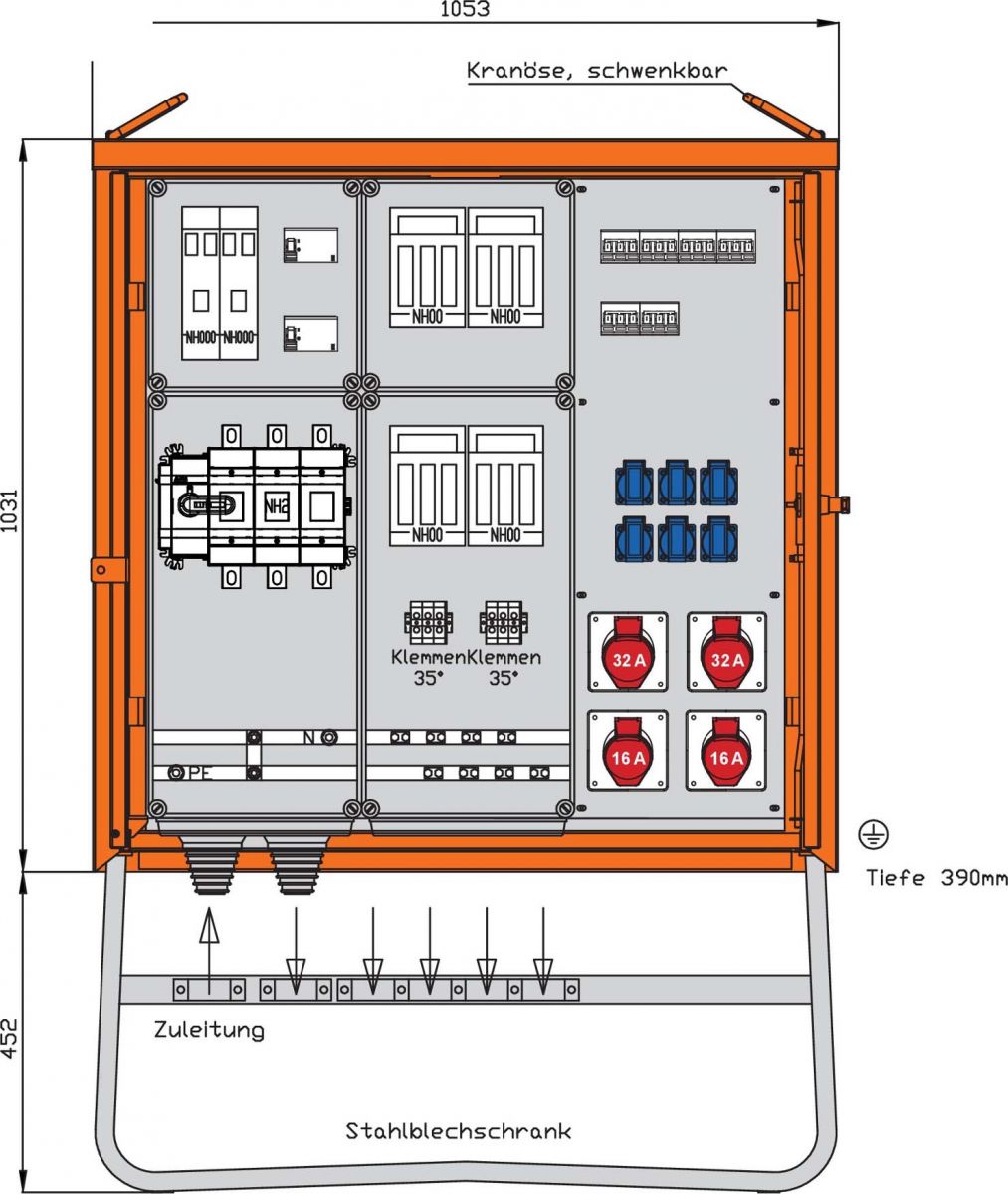

WALTHER Gruppenverteiler WV0078R1

Gruppenverteilerschrank
Anschlussleistung: 173kVA

nach IEC61439-4
Gehäuse (H29) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Kranösen
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Größe ca.: 1031 x 1053 x 390 mm / H-B-T
+ Untergestell-Höhe ca.: 452 mm

Zugang:
1 NH2-Lasttrennschalter mit Sicherungen 250A
mit Bolzenanschluss M10

Abgänge:
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Bügelklemme 10-50 mm²
2 NH00-Sicherungslasttrennschalter 100A
mit je 1 Reihenklemme bis 35 mm²
1 RCD-Schutzschalter 4-pol. 63 A/30 mA -B-
mit NH000-Sicherungslasttrennschalter 63A
2 CEE-Steckdosen 5/32 A 400 V/6 h
mit je 1 Leitungsschutzschalter (MCB) 3/32A -C-
2 CEE-Steckdosen 5/16 A 400 V/6 h
mit je 1 Leitungsschutzschalter (MCB) 3/16A -C-
1 RCD-Schutzschalter 4-pol. 40 A/30 mA -A-
mit NH000-Sicherungslasttrennschalter 35A
6 Schutzkontaktsteckdosen 2/16 A 230 V
mit je 1 Leitungsschutzschalter (MCB) 1/16A -C-
