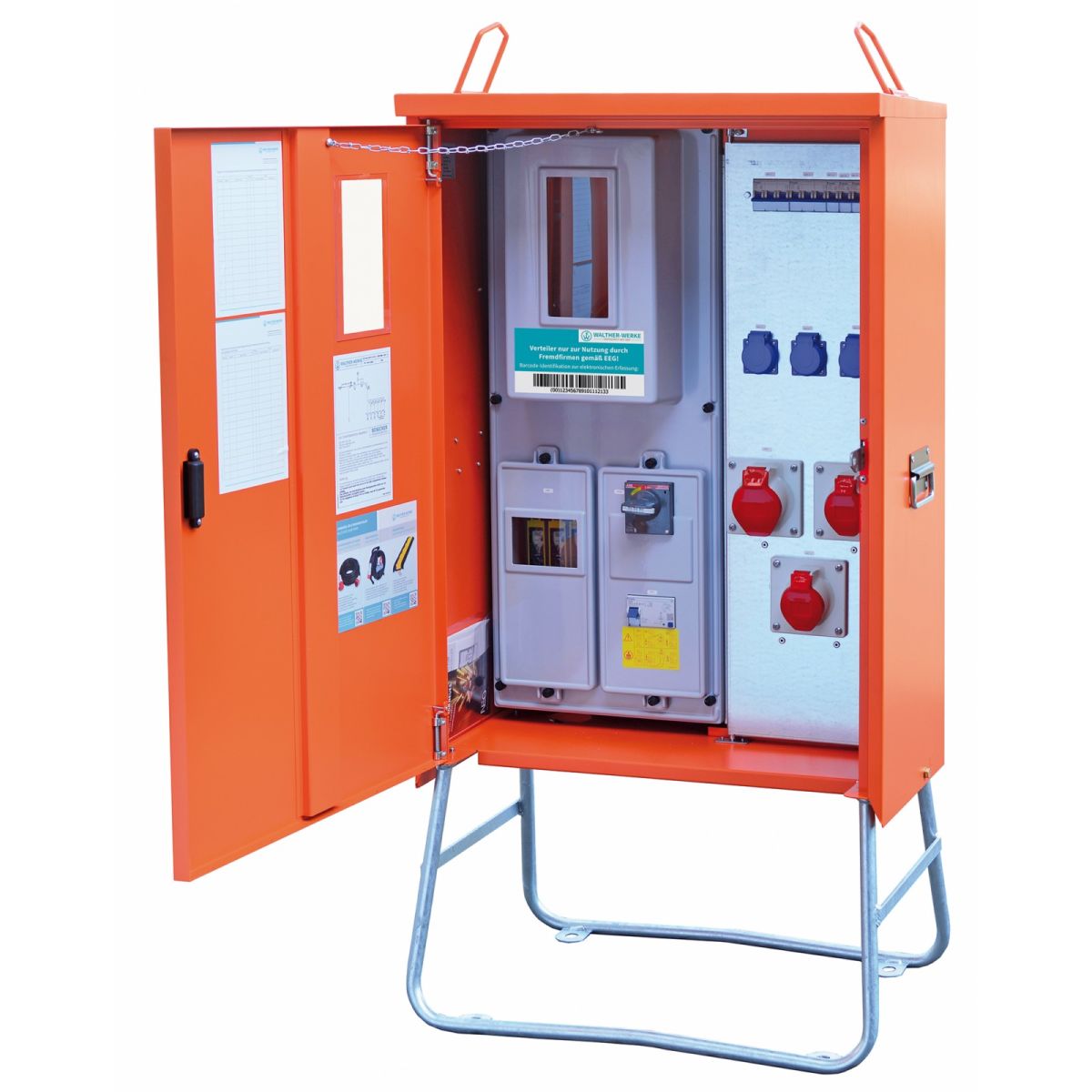

WALTHER Anschlussverteilerschrank WAV0100R1-EEG
Art.Nr.: 831354
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank WAV0100R1-EEG
Hersteller: WALTHER
Hersteller-Art.Nr.: WAV0100R1-EEG
EAN: 4015609319831
Ursprung: Deutschland
Zolltarif: 85371098
WALTHER Anschlussverteilerschrank
Anschlussleistung: 22kVA
nach IEC61439-4
und DIN/VDE 43868/1
Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 2004 -reinorange-
mit Einfachtür, Federfallriegel für Vorhängeschloss
und Griffmulde
mit Kranösen und seitlichen Tragegriffen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart: IP 44
Messeinrichtung Schutzart: IP 54
Größe ca.: 974 x 669 x 360mm / H-B-T
+ Untergestell-Höhe ca.: 323mm
Anschluss:
1 NH00-Sicherungslasttrennschalter 63A
mit Bügelklemmen 10-50qmm
Messung:
1 DS-Zählerplatz mit digitalem Zähler nach DIN 43870/2
Abgang / Absicherung:
1 Leistungsschalter 3P 32A
mit thermisch-magnetischem Auslöser
1 RCD-Schutzschalter 4P 40A/30mA -B-
1 CEE-Anbaudose 32A 5P 400V 6h
ohne Vorsicherung -direkt ab RCD-
2 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
3 Schutzkontaktsteckdosen 16A 2P 230V
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
| Merkmale: | |
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 32 A |
| Anschlussleistung | 22 kVA |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 2 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 1 |
| Anzahl der SCHUKO-Steckdosen | 3 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | Leistungsschalter |
| Hauptschalter-Bemessungsstrom | 32 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 5 |
| Fehlerstrom-Typ | B |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 1 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 669 mm |
| Höhe | 974 mm |
| Tiefe | 360 mm |
