WALTHER Anschlussverteilerschrank DEM250-W
Art.Nr.: 681525
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Anschlussverteilerschrank DEM250-W
Hersteller: WALTHER
Hersteller-Art.Nr.: DEM250-W
EAN: 4015609574490
Ursprung: Deutschland
Zolltarif: 85371098

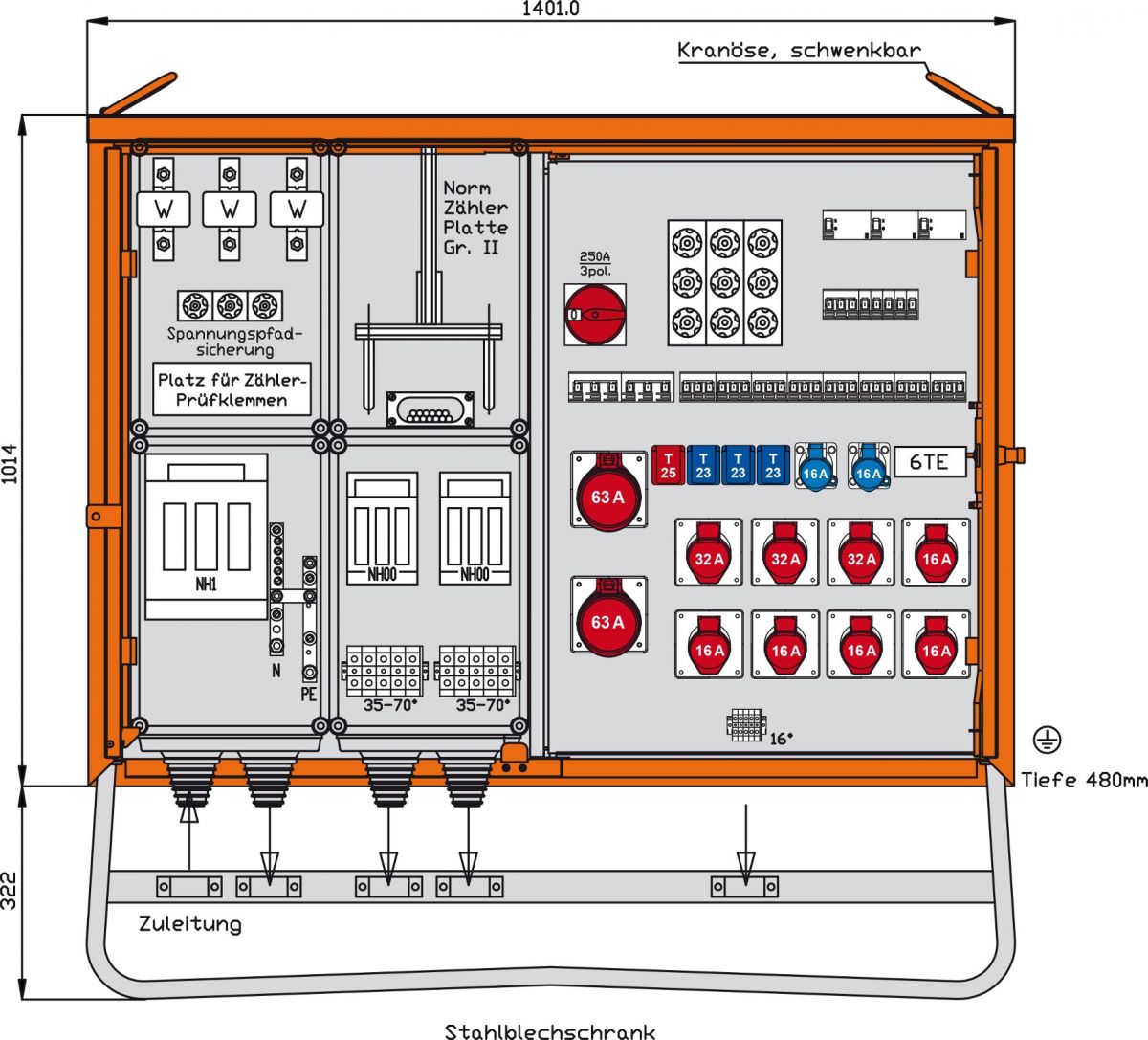

WALTHER Anschlussverteilerschrank
Anschlussleistung : 173kVA
nach IEC61439-4
Gehäuse (H24-1400) aus elektrolytisch-verzinktem Stahlblech
mit schwermetallfreier Kunststoff-Lackierung
Farbe: RAL 3000 -feuerrot-
mit Doppeltür und 3-Punkt Stangenschloss
mit Drehknauf und Vorrichtung für Vorhängeschloss
mit Kranösen
inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel
Einbauten bis einschließlich RCD-Schutzschalter im Isolierstoffgehäuse
Schutzart : IP 44
Messeinrichtung Schutzart : IP 54
Größe ca.: 1014 x 1401 x 480mm / H-B-T
+ Untergestell-Höhe ca.: 322mm
Anschluss:
1 NH1-Sicherungslasttrennschalter 250A
mit Zugangsklemme 70-150qmm
Messung:
1 Spannungspfadsicherung 3P 10A (E27)
1 DS-Zählerplatz ohne Zähler mit Norm-Zähler-Platte Gr. II
1 Wandlerplatz "
Schweiz"
mit Platz für Zählerprüfklemme
Abgang / Absicherung:
2 NH00-Sicherungslasttrennschalter 125A
als Kranabgänge
mit je 1 Abgangsklemme 5 x 35-70qmm
1 Hauptschalter 3P 250A Typ M+G
1 CEE-Anbaudose 63A 5P 400V 6h
1 Abgangsklemme 5 x 16qmm
auf 1 Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
1 CEE-Anbaudose 63A 5P 400V 6h
mit Leitungsschutzschalter (MCB) 3P 63A -C- /25kA
2 RCD-Schutzschalter 4P 63A/30mA -A-
mit je 1 Sicherungselement 3P 63A (E33)
3 CEE-Anbaudosen 32A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
5 CEE-Anbaudosen 16A 5P 400V 6h
mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
1 RCD-Schutzschalter 4P 40A/30mA -A-
mit Sicherungselement 3P 35A (E33)
2 CEE-Anbaudosen 16A 3P 230V 6h
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Anbaudose Typ 25
mit Leitungsschutzschalter (MCB) 3P 16A -C-
4 Anbaudosen Typ 23
mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
1 Hutschiene 6 TE
für Kundeneinbauten
| Merkmale: | |
| Ausführung | Anschlussverteilerschrank |
| Bemessungsspannung | 230/400 V |
| Bemessungsstrom | 250 A |
| Anschlussleistung | 173 kVA |
| Anzahl der CEE-Steckdosen 16 A / 230 V / 3-polig | 2 |
| Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig | 5 |
| Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig | 3 |
| Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig | 2 |
| Anzahl der Steckdosen Schweizer Norm Typ 23 | 3 |
| Anzahl der Steckdosen Schweizer Norm Typ 25 | 1 |
| Anzahl der Zählerfelder | 1 |
| Hauptschalter | ohne |
| Hauptschalter-Bemessungsstrom | 250 A |
| Anzahl der Pole Hauptschalter | 3 |
| Anzahl der Leitungsschutzschalter | 14 |
| Fehlerstrom-Typ | A |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA | 3 |
| Notschalter | nein |
| Schutzart (IP) | IP44 |
| Geeignet nach IEC/EN 61439-4 | ja |
| Werkstoff des Gehäuses | Stahl |
| Breite | 1401 mm |
| Höhe | 1336 mm |
| Tiefe | 480 mm |
