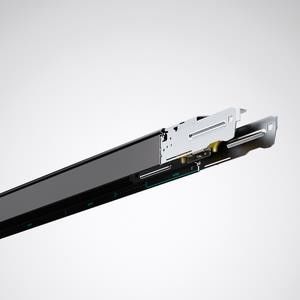

TRILUX Tragprofil 078 L300 13LV 05
Art.Nr.: 1332507
Lieferzeit: 7-14 Arbeitstage
Tragprofil 078 L300 13LV 05
Hersteller: TRILUX
Hersteller-Art.Nr.: 8452400
EAN: 4018242941865
Ursprung: Deutschland
Zolltarif: 94059900
Tragprofil für E-Line 7850 PRO Lichtband-Anwendungen mit Lichtband-Kupplung. Das konstruktive Konzept erfüllt die hohen Anforderungen industrieller Anwendungen hinsichtlich Qualität und Langlebigkeit . Mit durchlaufendem, 13-poligen Stromführungsprofil zum schnellen, werkzeuglosen Anschluss der frei positionierbaren Geräteträger, Leiterquerschnitt 13 x 2,5 mm2, halogen- und silikonfrei. Das Management der thermischen Expansion des Stromführungssystems erfolgt durch punktuelle Fixierungen von Leiter und Trägersegment. Die elektrische und mechanische Verbindung der einzelnen Lichtbandelemente wird gesteckt und erfolgt werkzeuglos. Die Verbindung wird durch eine Rastvorrichtung gesichert und kann werkzeuglos gelöst werden. Der elektrotechnische Schnellsteck-Verbinder kann an den Stoßstellen der Lichtbandsegmente entfernt werden. Die dadurch elektrotechnisch getrennten Segmente können an der Stoßstelle separat eingespeist und gesteuert werden. Die Positionierung der Einspeisung kann über die gesamte Länge erfolgen. Eine Mitteneinspeisung erfolgt über 2 Einspeiser oder alternativ über ein vorkonfektioniertes Mitteneinspeisungsmodul (separat zu bestellende Zubehöre). Das Tragprofil ist zur komfortablen Netzeinspeisung und Weiterleitung an den Enden kopfseitig mit jeweils 2 Ausbrechöffnungen für Kabelverschraubungen oder Kabelschutztüllen (PG25) ausgestattet. Die Installationsrichtung wird am beiden Seiten des Tragprofils zur Unterstützung der Montage angezeigt. Geeignet für den Einsatz in Umgebungen, die eine Schutzart bis IP54 (IP20/IP50/IP54) erfordern. Die Schutzart des Lichtbands wird durch die Geräteträger und Zubehöre bestimmt. Wird in Kombination mit Geräteträger und Zubehör IP5x erreicht, ist die Leuchte für Einsatz in feuergefährdeten Betriebsstätten gemäß DIN EN 60598-2-24 (D-Kennung) geeignet. Der Tragprofilkörper besteht aus feuerverzinktem, profiliertem Stahlblech. Innenseitig mit Schutzlack, außen mit Polyesterlack beschichtet, Farbe schwarz (RAL 9005). Länge des Tragprofils: 2950 mm. Der Befestigungsabstand in einer Lichtbandanwendung kann bis zu 4000 mm betragen. Zubehör 10 Jahre nach Rechnungsdatum unter Vorbehalt vertretbarer Änderungen, die dem Fortschritt dienen, verfügbar.
Merkmale: | |
Variabler Geräteträgerabstand | ja |
Querschnitt der Verdrahtungsadern | 2,5 mm² |
Geeignet für Kabelrinne | nein |
Mit Kabelrinne | nein |
Elektrischer Anschluss mit Stecksystem | nein |
Farbe | schwarz |
Länge | 2950 mm |
Breite | 68 mm |
Höhe | 54 mm |
Schutzklasse | I |
Schutzart (IP) | IP20 |
