SOFTING IT Optisches-Reflektometer FX5000-QU

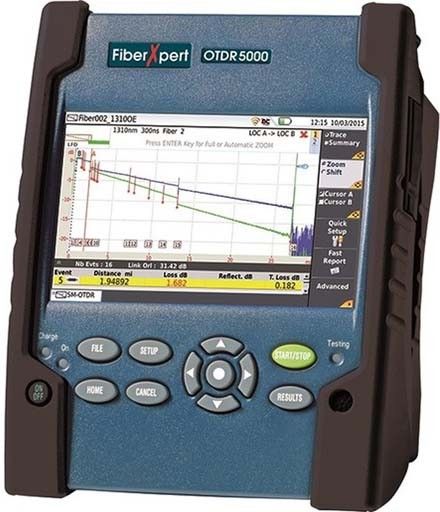

Das FiberXpert OTDR 5000 zeichnet sich durch eine umfassende Funktionalität aus, die eine detaillierte Analyse von Glasfasernetzwerken ermöglicht. Die grafische Darstellung der Reflexionskurve ermöglicht eine längenabhängige Auswertung aller Ereignisse, was eine präzise Analyse der Reflexionen und Dämpfung über die gesamte Strecke hinweg ermöglicht. Durch die zusätzliche tabellarische Auflistung aller Streckenereignisse inklusive ihrer Bewertung erhalten Anwender eine klare Übersicht über die Leistung und Qualität der Faserstrecken. Das OTDR ist ein Kombigerät für Multimode (850/1300 nm) und Singlemode (1310/1550 nm), was es flexibel für verschiedene Faserarten macht. Das OTDR 5000 verfügt über einen sehr hohen Dynamikbereich, sowohl für Multimode- als auch für Singlemodefasern. Die Eventtotzone beträgt weniger als 80 cm, was bedeutet, dass es besonders geeignet ist auch kurze Inhouse-Faserstrecken zu vermessen und Fehler zu lokalisieren. Die automatische Pass/Fail-Analyse erfolgt gemäß TIA-/IEC-Grenzwerten, was eine schnelle und einfache Überprüfung der Messergebnisse ermöglicht. Das Gerät ermöglicht daher standardkonforme Tier-2-Messungen. Die PDF-Protokollierung wird bereits im Gerät abgebildet und kann so schnell und praktisch per USB vom Gerät exportiert werden. Die integrierte Macrobend-Erkennung ist ein weiteres hilfreiches Feature, das dazu beiträgt, unerwünschte Biegeradien in den Glasfaserstrecken zu identifizieren. Neben der klassischen OTDR-Funktion bietet das Gerät zudem Dämpfungsmessung und einen optischen Leistungspegelmesser. Dadurch kann die Streckendämpfung genau ermittelt und die Ausgangsleistungen von aktiven Netzwerkkomponenten gemessen werden. Das farbige Touch-Display des FiberXpert OTDR 5000 bietet eine benutzerfreundliche Oberfläche, die die Bedienung erleichtert und eine klare Darstellung der Kurvenereignisse ermöglicht. Das optionale Glasfasermikroskop, das über USB angeschlossen wird, ermöglicht eine schnelle Überprüfung und Dokumentation von Faserenden und Steckerendflächen gemäß IEC 61300-3-35. Bestehend aus: Messgerät, SC kompatiblem Multimode-Modul, SC kompatiblem Singlemode-Modul, Li-Polymer-Akku, Netzteil, Tragetasche mit Schulterband, IP67 Schutzkoffer, Kalibrier-Zertifikat und lizenzfreier Auswertesoftware eXport
