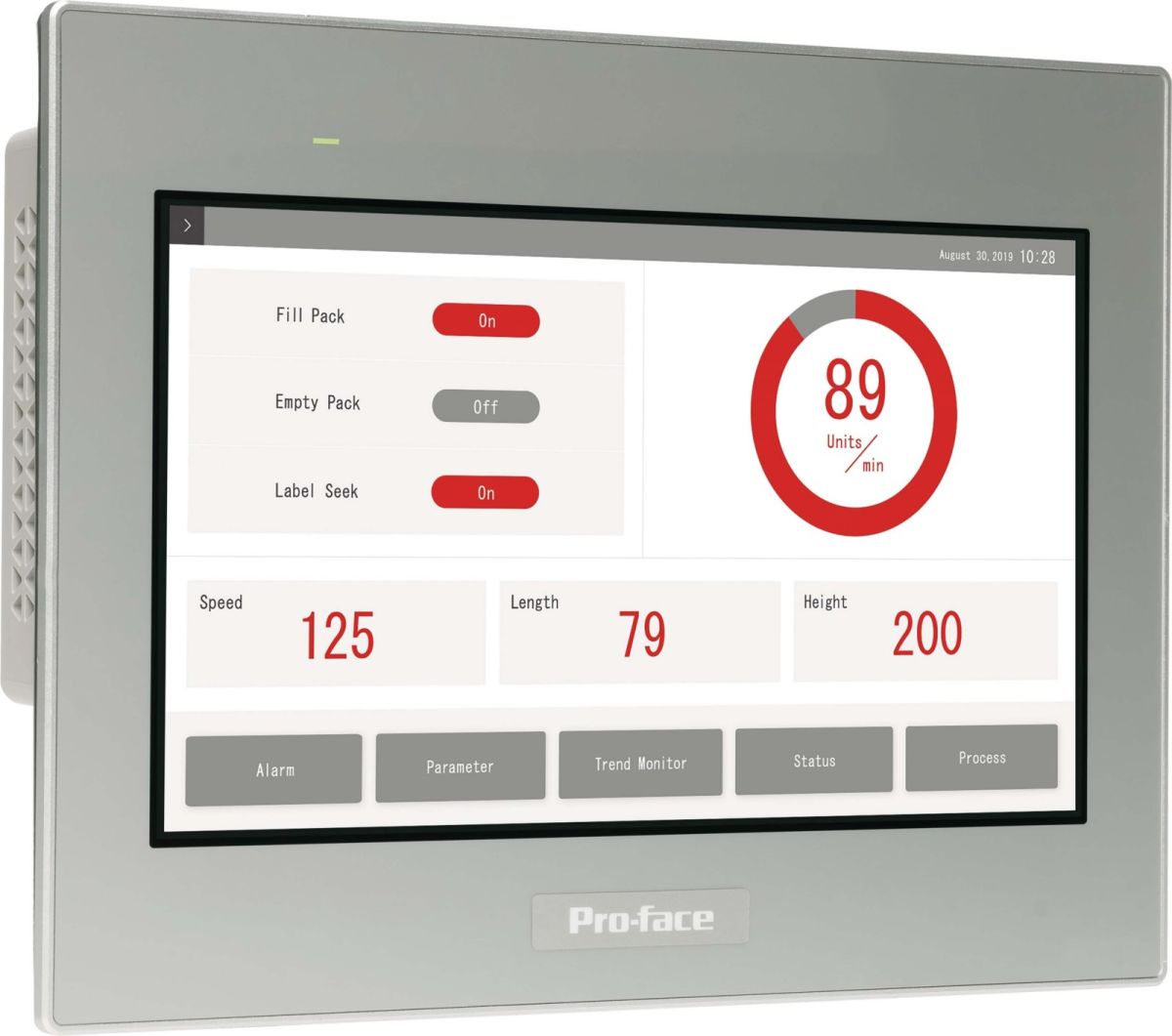

SCHNEIDER ELECTRIC Touch-Panel PFXSTW6500WAD

Das Basic Web-Panel STW6000 ist ein Webbrowser-basiertes Standard Touch-Panel aus der Pro-face ST6000-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen ein schnelles und einfaches Setup und der flexible und vielfältige Einsatz im Mittelpunkt. Das resistive Single-Touch Display in 10 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 1024x600 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das Web Panel dient der Anzeige von Web Servern und Webvisualisierungen. Die Bedienoberfläche auf dem HMI basiert auf der CoDeSys Webvisualisierung. Durch die vielfältigen Schnittstellen (2 x Ethernet (switch Funtion für Daisy Chain), 1 x USB Typ A) ist eine optimale Konnektivität gewährleistet. Die äußeren Abmessungen des Displays betragen 273 mm (Breite) x 203 mm (Höhe) x 47 mm (Tiefe) bei einem Panel Cut-out von 255 mm x 185 mm und einer Tafeldicke von 1,6 bis 5 mm. Das Produkt entspricht der Schutzklasse IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie CE, China RoHS, REACH,KC, EN (61000-6-4/61000-6-2/ 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201.
