SCHNEIDER ELECTRIC LS-Schalter A9F90325
Art.Nr.: 765224
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

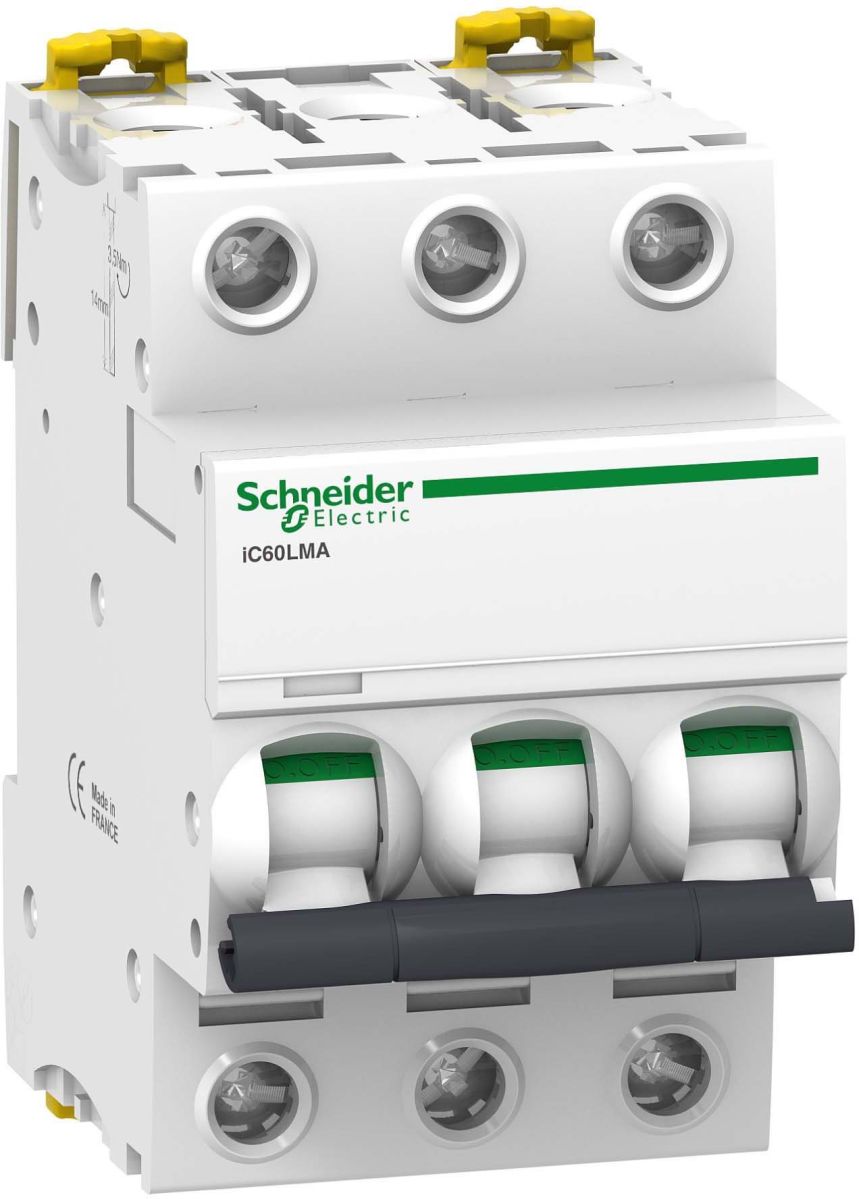

LS-Schalter A9F90325
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: A9F90325
EAN: 3606480085840
Ursprung: Frankreich
Zolltarif: 85362010
Leitungsschutzschalter Acti 9 C120H, 15kA (IEC/EN 60898-1), 15kA (IEC/EN 60947-2). 1-polig, Nennstrom 63A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120H Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
| Merkmale: | |
| Einbautiefe | 44,5 mm |
| Auslösecharakteristik | MA |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15 kA |
| Frequenz | 50..60 Hz |
| Verlustleistung | 0,8 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | nein |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -35..70 °C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1..16 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1..25 mm² |
| Explosionsgeschützt | nein |
