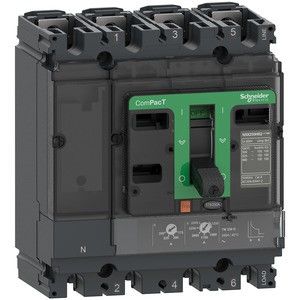

Kompaktleistungsschalter C10B4TM063

Hersteller: SCHNEIDER ELECTRIC

Hersteller-Art.Nr.: C10B4TM063

EAN: 3606481996503

Ursprung: Polen

Zolltarif: 85362010

Bei diesem ComPacT NSX100B handelt es sich um einen kompletten 4P 4d Leistungsschalter in Festeinbau, der zur Optimierung von Platz und Ausschaltvermögen entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein thermo-magnetisches Auslösegerät (TMD) mit einer Nennleistung von 63 A. Das Auslösegerät TMD bietet einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz. Diese 4-polige Ausführung (140 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100B ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

Merkmale:
Bemessungsdauerstrom Iu	63 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	25 kA
Überlastauslöser Stromeinstellung	70..100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	500 A
Verlustleistung	34,44 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	ja
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP40
