SCHNEIDER ELECTRIC Kompaktleistungsschalter C10B32D100
Art.Nr.: 821803
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

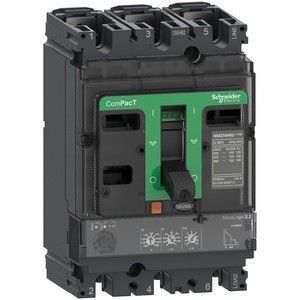

Kompaktleistungsschalter C10B32D100
Hersteller: SCHNEIDER ELECTRIC
Hersteller-Art.Nr.: C10B32D100
EAN: 3606481996626
Ursprung: Polen
Zolltarif: 85362090
Bei diesem ComPacT NSX100B handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 25 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 mit einer Nennleistung von 100 A. Das Auslösegerät MicroLogic 2.2 bietet anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX100B ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
| Merkmale: | |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsspannung | 690 V |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 25 kA |
| Überlastauslöser Stromeinstellung | 90..100 A |
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 54..1000 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 1500 A |
| Integrierter Erdschlussschutz | nein |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage | nein |
| Hutschienenmontage optional | nein |
| Mit Ausgelöstmelder | nein |
| Polzahl | 3 |
| Position des Anschlusses für Hauptstromkreis | vorne |
| Ausführung des Betätigungselements | Kipphebel |
| Komplettgerät mit Schutzeinheit | ja |
| Motorantrieb integriert | nein |
| Motorantrieb optional | ja |
| Schutzart (IP) | IP30 |
