SCHABUS Kabel-Dunstabzugsteuerung KDS 116 oDibt-Zulass
Art.Nr.: 892712
Auf Lager:
4 Stk.
Stand: 06.09.2024 06:02 Uhr
![](/images/webelemente/lieferstatus/mini/auf-lager.png)
Lieferzeit: 1-3 Arbeitstage
Kabel-Dunstabzugsteuerung KDS 116 oDibt-Zulass
Hersteller: SCHABUS
Hersteller-Art.Nr.: 300750
EAN: 4044764000919
Ursprung: Deutschland
Zolltarif: 85269200

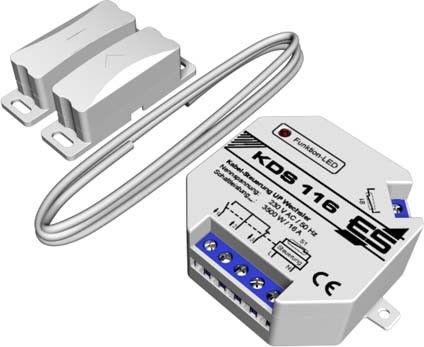

Durch den Einsatz der Kabel-Abluftsteuerung KDS 116 kann ein Abluftsystem nur dann benutzt werden, wenn das Fenster geöffnet ist und die dafür erforderliche Zuluft in den Raum einströmen kann. Ein Magnetschalter am Fensterflügel überwacht, ob das Fenster offen oder geschlossen ist, und übermittelt diese Information über ein dünnes Kabel an das Steuergerät. Dieses gibt die Stromzufuhr nur dann frei, wenn das Fenster gekippt oder geöffnet ist. Montage: Die Steuerleitung wird am Steuergerät und am Magnetschalter angeklemmt. Ideal für den nachträglichen Einbau bei bereits verlegter Steuerleitung mit 2 Adern. Das Steuergerät ist mit einem potenzialfreien Wechslerkontakt ausgestattet und kann somit in die Lüftermotorzuleitung der Dunstabzugshaube zwischengeschaltet werden, damit die Beleuchtung der Dunstabzugshaube unabhängig von der Fensterstellung funktioniert. Zweites Fenster: Das System ist mit einem weiteren Kabel-Magnetschalter KMS 098K22 für ein zweites Fenster kombinierbar. Es muss mindestens ein Fenster geöffnet sein, damit das Abluftsystem eingeschaltet werden kann. KDS 116 kombiniert mit integriertem Schaltkontakt am Fenster: Viele Fensterhersteller bieten Fenster mit einem integrierten Schalterkontakt (Öffner/Schließer) an. Der KDS 116 läßt sich problemlos mit diesen Fensterkontakten kombinieren. KDS 116 kombiniert mit Abgastemperaturwächter: Sobald die Abgastemperatur im Abgasrohr 40 Grad überschreitet, muss dabei das Fenster geöffnet werden. Abgastemperaturwächter ATW 519 für KDS 110/116. Technische Daten: Betriebsspannung: 230 V/50-60 Hz, Leistungsaufnahme: ca. 2 W, Schaltleistung Relais: 3500 W/16 A, Schaltleistung Relais: 2000 VA/8 A, Steuerspannung: 18 V, Kabellänge: 6 m (verlängerbar), Funktionsbereich: -15 °C/+40 °C, Schutzart: IP 20, Steuergerät (HxBxT): 51x51x26 mm, Magnet-Schalter (HxBxT): 55x15x18 mm, Magnet (HxBxT): 55x15x18 mm, Distanzplatte (HxBxT): 55x15x5 mm
Merkmale: | |
Art des Zubehörs/Ersatzteils | sonstige |
