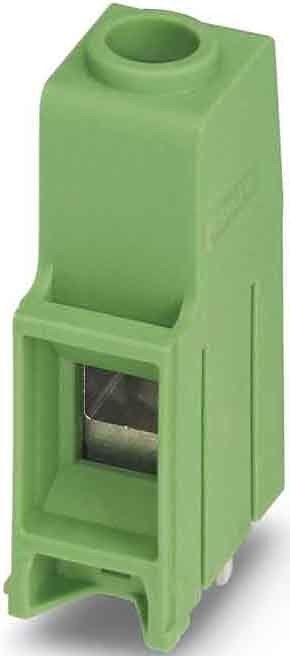

PHOENIX CONTACT Print-Einzelklemme MKDS 10 HV/ #1993776
Art.Nr.: 870589
Inhalt: 50 Stk.Lieferzeit: 7-14 Arbeitstage
Print-Einzelklemme MKDS 10 HV/ #1993776
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1993776
EAN: 4046356037617
Ursprung: China, Volksrepublik
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 1, Anzahl der Reihen: 1, Polzahl pro Reihe: 1, Artikelfamilie: MKDS 10 HV, Rastermaß: 10,16 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Back-Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
Merkmale: | |
Höhe | 35,8 mm |
Anzahl der elektrischen Anschlüsse | 1 |
Anzahl der Etagen | 1 |
Rastermaß der Anschlüsse | 10,16 mm |
Winkel Leiterplatte/Leiteranschluss | sonstige |
Bemessungsstrom In | 76 A |
Bemessungsspannung | 1000 V |
Bemessungsstoßspannung | 8 kV |
Überspannungskategorie | III |
Verschmutzungsgrad | 2 |
Anschlussart Leiter | Schraubanschluss |
Anschließbarer Leiterquerschnitt eindrähtig | 0,5..16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..16 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..6 mm² |
Anschlussart Leiterplatte | sonstige |
Werkstoff der Anschlussoberfläche | Zinn |
Durchmesser Anschlusspin | 1,5 mm |
Länge des Pins | 5 mm |
Werkstoff des Isolierkörpers | sonstige |
Gehäusefarbe | grün |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Betriebstemperatur | -40..100 °C |
Art der Leiterplattenbefestigung | Anschlusskontakt |
Befestigungsart | löten |
Art der Banderolierung | Karton (für SMD) |
