PHOENIX CONTACT Leiterplattenklemme MKDSP 25/ 5-15,00-F

Art.Nr.: 870704

Inhalt: 10 Stk.

Mehr von
PHOENIX CONTACT

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

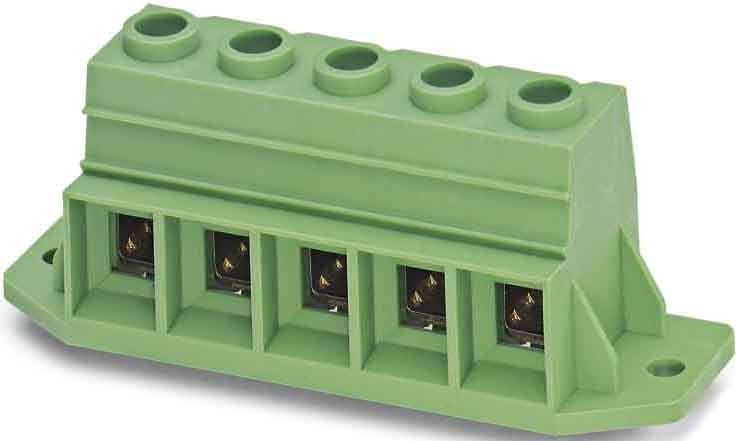

Leiterplattenklemme MKDSP 25/ 5-15,00-F

Hersteller: PHOENIX CONTACT

Hersteller-Art.Nr.: 1932520

EAN: 4017918902216

Ursprung: Slowakei

Zolltarif: 85369010

Leiterplattenklemme, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 35 mm², Anzahl der Potenziale: 5, Anzahl der Reihen: 1, Polzahl pro Reihe: 5, Artikelfamilie: MKDSP 25/..-F, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: Z2L Pozidriv mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Dauerhafte mechanische Belastungen der Klemme sind zu vermeiden

Merkmale:
Höhe	43,5 mm
Anzahl der elektrischen Anschlüsse	5
Anzahl der Etagen	1
Rastermaß der Anschlüsse	15 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	125 A
Bemessungsspannung	1000 V
Bemessungsstoßspannung	8 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,5..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..35 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,5..35 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,5..6 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1,6 mm
Länge des Pins	4,5 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..100 °C
Art der Leiterplattenbefestigung	Flansch
Befestigungsart	löten
Art der Banderolierung	Karton (für SMD)
