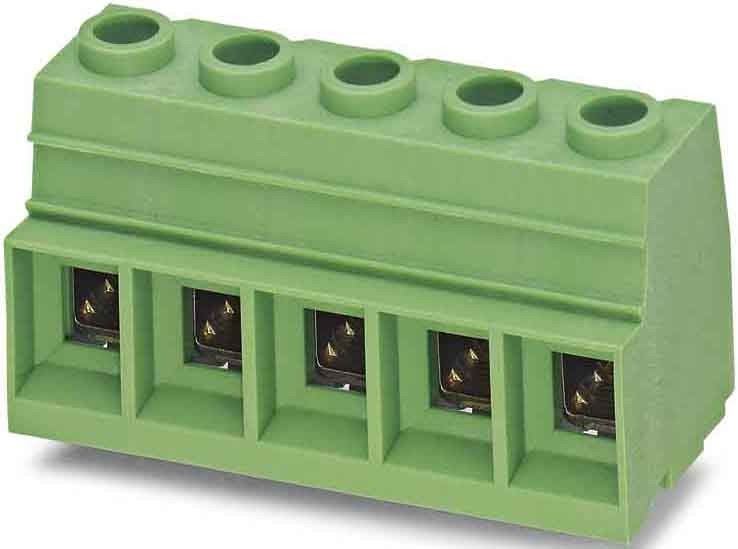

PHOENIX CONTACT Leiterplattenklemme MKDSP 25/ 4-15,00
Art.Nr.: 870701
Inhalt: 25 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leiterplattenklemme MKDSP 25/ 4-15,00
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1932601
EAN: 4017918902100
Ursprung: Slowakei
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 125 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 35 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: MKDSP 25, Rastermaß: 15 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: Z2L Pozidriv mit Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 4,5 mm, Anzahl der Lötpins pro Potenzial: 4, Verpackungsart: verpackt im Karton. Dauerhafte mechanische Belastungen der Klemme sind zu vermeiden
| Merkmale: | |
| Höhe | 43,5 mm |
| Anzahl der elektrischen Anschlüsse | 4 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 15 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 125 A |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..35 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5..35 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..6 mm² |
| Anschlussart Leiterplatte | sonstige |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,6 mm |
| Länge des Pins | 4,5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..100 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
PHOENIX CONTACT Leiterplattenklemme MKDSP 25/ 4-15,00
Art.Nr.: 870701
231,11 €
