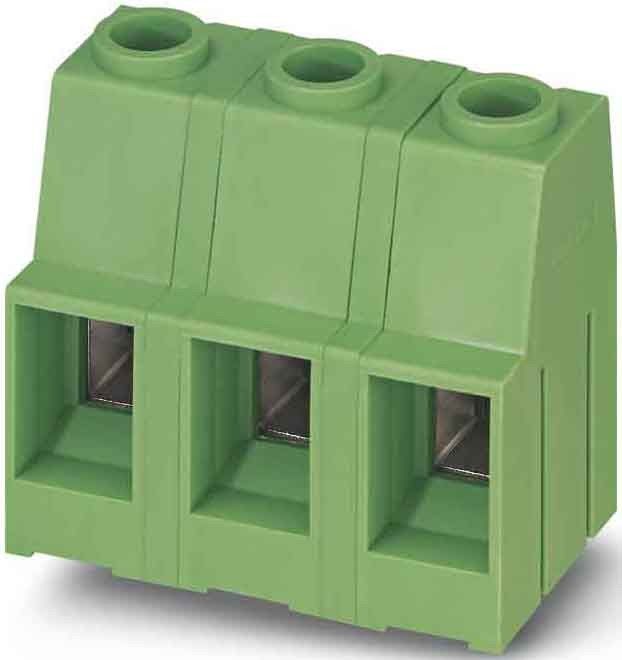

PHOENIX CONTACT Leiterplattenklemme MKDSP 10HV/ 3-12,7
Art.Nr.: 870695
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Leiterplattenklemme MKDSP 10HV/ 3-12,7
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 1929546
EAN: 4017918819668
Ursprung: Polen
Zolltarif: 85369010
Leiterplattenklemme, Nennstrom: 76 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 16 mm², Anzahl der Potenziale: 3, Anzahl der Reihen: 1, Polzahl pro Reihe: 3, Artikelfamilie: MKDSP 10HV, Rastermaß: 12,7 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 5 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!
| Merkmale: | |
| Höhe | 35,8 mm |
| Anzahl der elektrischen Anschlüsse | 3 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 12,7 mm |
| Winkel Leiterplatte/Leiteranschluss | sonstige |
| Bemessungsstrom In | 76 A |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..4 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin | 1,5 mm |
| Länge des Pins | 5 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40..100 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Hersteller:
PHOENIX CONTACT
Deutschland GmbH
Flachsmarktstr. 8
32825 Blomberg
Land: DE
E-Mail: cpm@phoenixcontact.de
www.phoenixcontact.de
PHOENIX CONTACT
Deutschland GmbH
Flachsmarktstr. 8
32825 Blomberg
Land: DE
E-Mail: cpm@phoenixcontact.de
www.phoenixcontact.de
PHOENIX CONTACT Leiterplattenklemme MKDSP 10HV/ 3-12,7
Art.Nr.: 870695
254,19 €
