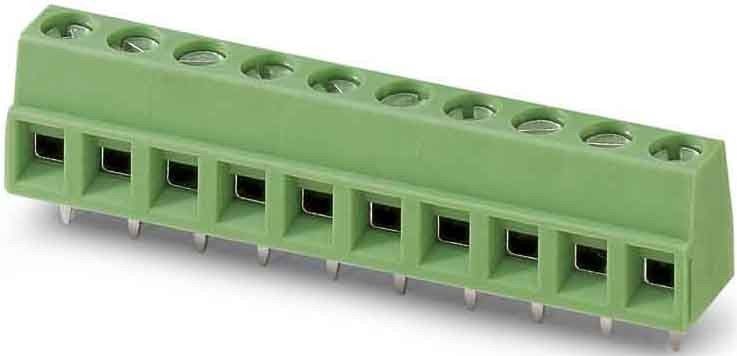

PHOENIX CONTACT Leiterplattenklemme MKDSN 1,5/ 9

Art.Nr.: 870645

Inhalt: 60 Stk.

Mehr von
PHOENIX CONTACT

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

Leiterplattenklemme MKDSN 1,5/ 9

Hersteller: PHOENIX CONTACT

Hersteller-Art.Nr.: 1729089

EAN: 4017918025953

Ursprung: Deutschland

Zolltarif: 85369010

Leiterplattenklemme, Nennstrom: 13,5 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 9, Anzahl der Reihen: 1, Polzahl pro Reihe: 9, Artikelfamilie: MKDSN 1,5, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton

Merkmale:
Höhe	13,47 mm
Anzahl der elektrischen Anschlüsse	9
Anzahl der Etagen	1
Rastermaß der Anschlüsse	5 mm
Winkel Leiterplatte/Leiteranschluss	sonstige
Bemessungsstrom In	17,5 A
Bemessungsspannung	400 V
Bemessungsstoßspannung	4 kV
Überspannungskategorie	III
Verschmutzungsgrad	2
Anschlussart Leiter	Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..1,5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,14..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,14..0,75 mm²
Anschlussart Leiterplatte	Lötanschluss
Werkstoff der Anschlussoberfläche	Zinn
Durchmesser Anschlusspin	1,3 mm
Länge des Pins	3,5 mm
Werkstoff des Isolierkörpers	sonstige
Gehäusefarbe	grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Betriebstemperatur	-40..105 °C
Art der Leiterplattenbefestigung	Anschlusskontakt
Befestigungsart	löten
Art der Banderolierung	Karton (für SMD)
