PHOENIX CONTACT Bauelementreihenklemme PT4-QUATTRO #3211921
Art.Nr.: 878574
Inhalt: 50 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

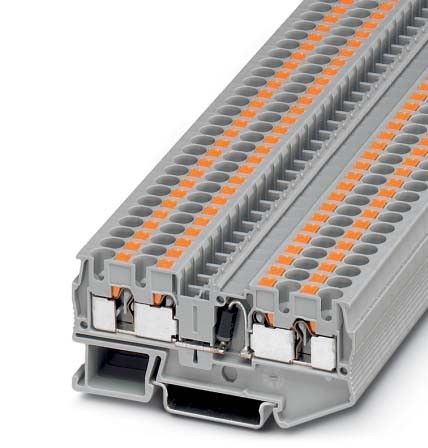

Bauelementreihenklemme PT4-QUATTRO #3211921
Hersteller: PHOENIX CONTACT
Hersteller-Art.Nr.: 3211921
EAN: 4046356482691
Ursprung: China, Volksrepublik
Zolltarif: 85369010
Bauelementreihenklemme, Der max. Strom wird durch die Diode bestimmt. Eingebaut: Diode 1N 5408, Sperrspannung: 1000 V, Dauergrenzstrom: 1,5 A, mit integrierter Diode 1N5408, Nennspannung: 800 V, Nennstrom: 1,5 A, Anschlussart: Push-in-Anschluss, Bemessungsquerschnitt: 1 mm², Querschnitt: 0,2 mm² - 6 mm²,: NS 35/7,5, NS 35/15, Farbe: grau
| Merkmale: | |
| Explosionsgeprüfte Ausführung "Ex e" | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,2..6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,25..4 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,2..6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,2..4 mm² |
| Bemessungsstrom In | 1,5 A |
| Bemessungsspannung | 800 V |
| Ausführung elektrischer Anschluss 1 | sonstige |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Betriebstemperatur | -60..105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Breite | 6,15 mm |
| Höhe | 76,93 mm |
| Tiefe | 35,35 mm |
| Abschlussplatte erforderlich | ja |
| Farbe | grau |
| Bauelementetyp | Diode |
PHOENIX CONTACT Bauelementreihenklemme PT4-QUATTRO #3211921
Art.Nr.: 878574
131,58 €
