NZR Hutschienenzähler digital DHZS01Tarif#57320205
Art.Nr.: 560871
Auf Lager:
1 Stk.
Stand: 08.11.2024 16:06 Uhr
Lieferzeit: 1-3 Arbeitstage

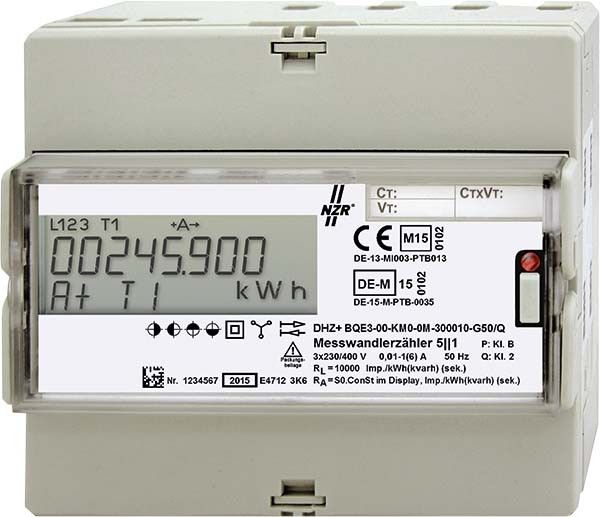

Hutschienenzähler digital DHZS01Tarif#57320205
Hersteller: NZR
Hersteller-Art.Nr.: 57320205
EAN: 4048652031863
Ursprung: Deutschland
Zolltarif: 90283019
Der DHZ+ ist ein digitaler 2-Tarif-Wirkergiezähler für das 4-Leiter-Drehstromnetz mit S0-Impulsausgang für Hutschienenmontage. Der DHZ+ ist ein digitaler 2-Tarifzähler zur Messung von positiver (Bezug) Wirkenergie in 4-Leiternetzen. Digitaler Drehstromzähler für Wandleranschluss, Displayanzeige für Energiewert, Displaytest, Wandlerkonstanten, Impulskonstante, Impulslänge, Leistung, Spannung, Strom, Momentanwerte, Leistungsfaktor und Frequenz, Bedientaste zur Displayumschaltung und Geräteparametrierung, externe Tarifsteuerung bei 2-Tarifausführung (58 bis 230 V), Installationsfehlererkennung, Impulsausgang in OptoMOSFET-Ausführung, max. 250V AC/DC 100mA (erfüllt S0 Spezifikation), Impulsfaktor und Impulslänge einstellbar, Wandlerverhältnis einstellbar, Montage auf Tragschiene gem. EN 50022 (TS 35), EG Baumusterprüfbescheinigung für Wirkenergie nach Richtlinie 2004/22/EG (MID = Measurement Instruments Derective), Achtung! Änderungen der Impulsausgänge und Einstellen des Wandlerverhältnisses ist bei geeichten/MID-konformitätsbewerteten Zählern nur einmal nach der Installation möglich. Der Zähler muss danach vom Messgeräteverwender verriegelt werden. Diese DHZ+ Zählerserie ist auch in anderen Ausführungen lieferbar, wie z.B. für Systeme in 2-Leiter / 3-Leiter / 4-Leiter und Spannungen (U) wie 1 x 230 V, 3 x 100 V, 3 x 230 V, 3 x 400 V, 3 x 500 V, 3 x 58 / 100 V und mit diversen anderen Schnittstellen. Bitte erfragen Sie die entsprechende Artikelnummer im Werk. Technische Daten System 4-Leiter, Spannung (U) 3x230/400V, Strom (I) 1(6)A, Frequenz (f) 50 Hz, Anzeige 3-zeilig, 8-digit LCD Momentanwertanzeige, Genauigkeit (Wirk) 1 % (Kl. B), Impulsausgang OptoMOSFET (250 V AC/DC, 100 mA), erfüllt S0-Spezifikation, Impulswertigkeit 1000 Imp/kWh, änderbar typabhängig 1 bis 100.000 Imp./kWh, Eigenverbrauch (Ue) < 2 VA pro Phase, Eigenverbrauch (Ie) < 0,5 VA pro Phase, Temperaturbereich (Tb) -25 bis +55° C, Luftfeuchtigkeit max. 95 %, nicht kondensierend, Schutzklasse (Gehäuse u. Anschluss) IP 20, Gewicht ca. 0,45 kg, Abmessungen (B x H x T) (6 TE) 107,5 x 89,5 x 64 mm
Merkmale: | |
Zählertyp | elektronisch |
Nennstrom (In) | 5 A |
Maximalstrom (Imax) | 6 A |
Nennspannung (Un) N-L | 230 V |
Nennspannung (Un) L-L | 400 V |
Frequenz | 50 Hz |
Genauigkeitsklasse | B |
Polart | Vierleiter |
Ausführung | Messwandler |
Energieart | Wirkleistung |
Geeignet für | Bezug |
Tarifausführung | Zweitarif |
Tarifsteuerung | extern |
Messungsart Lastgang | nein |
Rücklaufsperre | ja |
Geeicht | ja |
Zulassung | Measuring Instruments Directive |
Impulsausgang | elektrisch |
Impulsart | S0 |
Impulsrate | 1000 Imp/kWh (kvarh) |
Anzeigeart | digital |
Montageart | REG |
Breite in Teilungseinheiten | 6 |
Breite | 120 mm |
Tiefe | 80 mm |
Höhe | 100 mm |
Ausführung der Schnittstelle | sonstige |
EDL40-Signatur | nein |
Mit Sperrcode | nein |
Anzahl der Stellen | 8 |
Schutzart (IP) | IP20 |
Schutzart (NEMA) | sonstige |
