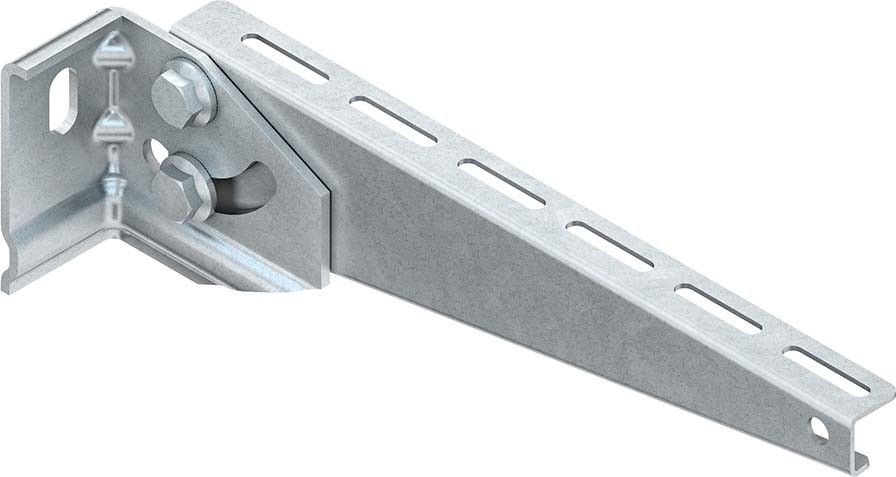

NIEDAX Wandausleger KTVW 250 F
Art.Nr.: 614805
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Wandausleger KTVW 250 F
Hersteller: NIEDAX
Hersteller-Art.Nr.: KTVW 250 F
EAN: 4013339086894
Ursprung: Deutschland
Zolltarif: 73089059

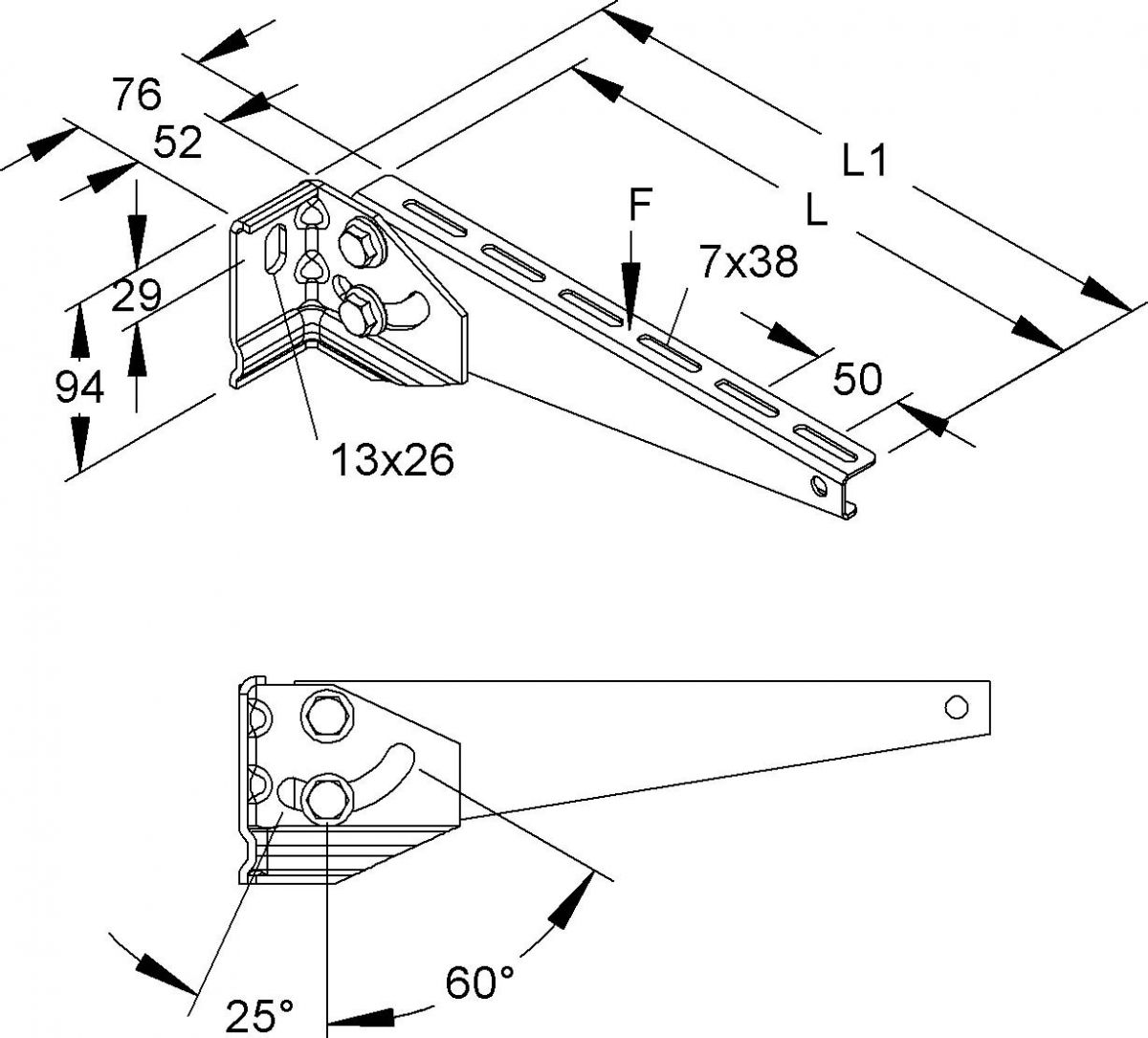

Wandausleger, verstellbar, Verstellbereich +25° bis -60°, zur Befestigung an schrägen Wänden, im Bereich z. B. von Betonröhren und Tunnel, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Tragfähigkeitsangaben gelten nur bei ausreichender Verankerung mit dem tragenden Untergrund und einem auf die Schrauben aufgebrachten max. Anzugsdrehmoment von 123 Nm. Bitte beachten: Der zum Einsatz kommende Ausleger, bei einer Neigung des Auslegeranschlusswinkels bis 60°, richtet sich nach der zur schrägen Decke/Wand verfügbaren Höhe und der benötigten Breite der Kabelrinne. Abmessungen (ca. Maße) Auflagehöhe H : 94 mm Breite des Anschlusswinkels B : 52 mm Gesamtbreite B1 : 76 mm Auflagelänge L : 265 mm Gesamtlänge L1 : 290 mm Tragfähigkeit F bei L/2 : 1,6 kN im System geprüft Werkstoff Ausleger : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461
| Merkmale: | |
| Länge | 290 mm |
| Breite | 76 mm |
| Höhe | 94 mm |
| Geeignet für Kabeltragsystembreite | 100..200 mm |
| Ausführung | Wandausleger |
| Winkel | -25..60 ° |
| Max. sichere Arbeitslast nach IEC 61537 | 1600 N |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | feuerverzinkt |
| Einsatztemperatur | -20..120 °C |
