NIEDAX Hängestiel HU 6040/800 E3
Art.Nr.: 544102
Lieferzeit: 7-14 Arbeitstage
Hängestiel HU 6040/800 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: HU 6040/800 E3
EAN: 4013339891894
Ursprung: Deutschland
Zolltarif: 73089059

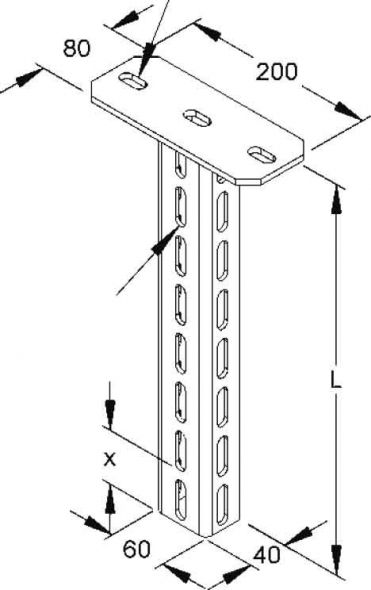

Hängestiel, 3-seitig durchgehend gelochtes U-Profil mit angeschweißter Kopfplatte, System HU 6040/..., für Ausleger zur ein-/zwei- und dreiseitigen Verlegung, um die Verformung des Hängestielprofils bei der Montage von Ausleger zu verhindern, ist aus statischen Gründen das Hängestiel-Distanzprofil HDS 60.40 E3 mit Sechskantschraube zu berücksichtigen, bei einer einseitigen Befestigung des Auslegers am Hängestielprofil ist bevorzugt die geschlossene Seite des Auslegers fluchtend mit dem Profilsteg des Hängestiels anzubringen. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. VDE zertifiziert! für Ausleger : KTAM... E3 KTA... E3 KTAS... E3 Abmessungen (ca. Maße) Kopfplatte L x B x t : 200 x 80 x 6 mm Befestigungslochung : 13 x 28 mm mittiger Abstand : 152 mm U-Profil : 40 x 60 x 40 mm Materialstärke t : 4 mm dreiseitige Profillochung, einreihig : 13 x 40 mm mittiger Abstand : 50 mm Gesamtlänge L : 806 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301
Merkmale: | |
Länge | 806 mm |
Profilbreite | 40 mm |
Profilhöhe | 60 mm |
Ausführung | U-Profil |
Tragfähigkeit | 6 kN |
Geeignet für Funktionserhalt | nein |
Werkstoff | rostfreier Stahl |
Rostfreier Stahl, gebeizt | ja |
Werkstoffgüte | Edelstahl (V2A) |
Oberflächenschutz | sonstige |
Gewicht | 3,1693 kg |
