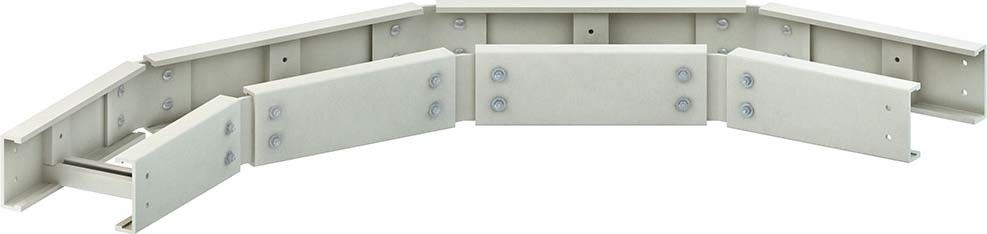

NIEDAX GFK-Bogen ULBG 150.450
Art.Nr.: 615495
Lieferzeit: 7-14 Arbeitstage
GFK-Bogen ULBG 150.450
Hersteller: NIEDAX
Hersteller-Art.Nr.: ULBG 150.450
EAN: 4013339967810
Ursprung: Frankreich
Zolltarif: 39259020
GFK-Bogen 90°, groß, pultrudiert, mit ungelochten Seitenholmen, jedoch mit Verbinderlochungen sowie mit nach oben offenen ungelochten Sprossen aus C-Profil mit ca. 17 mm Schlitzweite, zur Herstellung von horizontalen 90° Eckverbindungen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist auf Folgendes zu achten: - Bei der Verbindung des Formstückes ist eine Montagedistanz von ca. 30 mm zu berücksichtigen. - Das Formstück muss an jedem Kabelleiterzugang mit Auslegern unterstützt werden. - Ist der Radius > 250 mm und/oder die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. - Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelleiterzugang mit 4 FKM 6X20 E4 verschraubt sein. GFK-Bogen 90° mit Verbindungslaschen (1) aus Edelstahl auf Anfrage. GFK-Bogen 90°, groß mit ungelochten Sprossen zur Realisierung des Radius R900 auf Anfrage. Die Stoßstellenverbinder ULGH 150/150 und ULIH 150 E4 sind nicht im Lieferumfang enthalten (bitte gesondert bestellen). Verwendung für : GFK-Kabelleiter UL 150... GFK-Kabelleiter ULL 150... Abmessungen (ca. Maße) H x B : 150 x 450 mm Abmessungen außen : 720 mm + B Radius R : 600 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Werkstoff Schrauben : Edelstahl, Werkstoff Nr. 1.4404, AISI 316L Farbton : kieselgrau RAL : 7032 (ähnlich)
Merkmale: | |
Richtungsänderung | horizontal |
Ausführung des Seitenholms | Profil (offen) |
Seitenlochung | nein |
Ausführung der Sprosse | Profil ungelocht |
Winkel | 90° |
Bogenausführung | glatter Bogen |
Scharnierend | nein |
Kabelleiterhöhe | 150 mm |
Kabelleiterbreite | 450 mm |
Ausführung | ohne Verbinder |

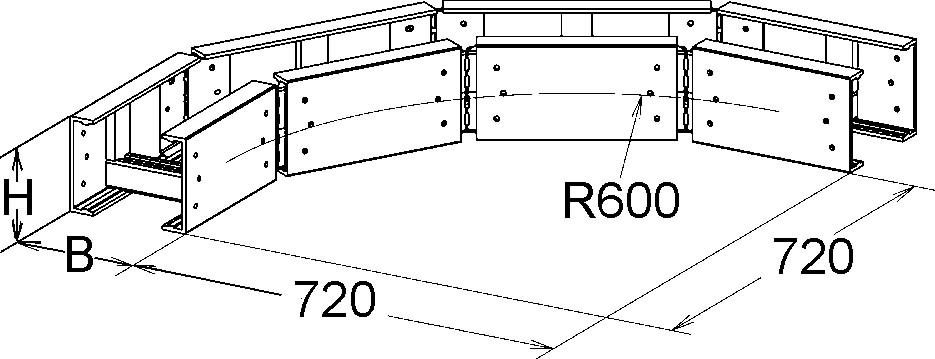

Innenradius | 600 mm |
Weitspann-Ausführung | nein |
Geeignet für Funktionserhalt | nein |
Werkstoff | Kunststoff |
Werkstoffgüte | GFK |
Oberflächenschutz | sonstige |
Farbe | grau |
RAL-Nummer | 7032 |
