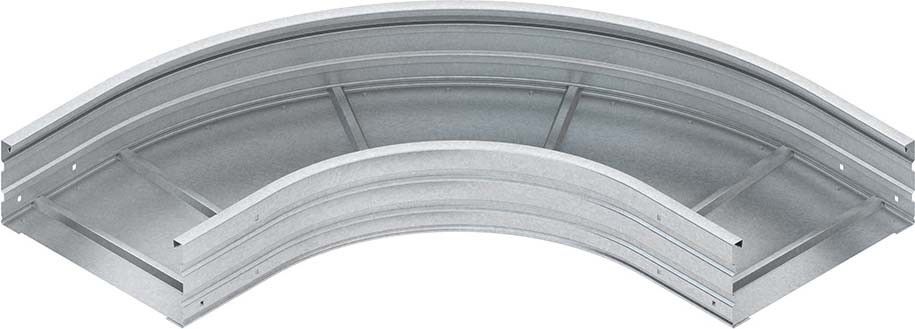

NIEDAX Bogen 90Gr. WRBR 200.400
Art.Nr.: 615795
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Bogen 90Gr. WRBR 200.400
Hersteller: NIEDAX
Hersteller-Art.Nr.: WRBR 200.400
EAN: 4013339949403
Ursprung: Deutschland
Zolltarif: 73089059

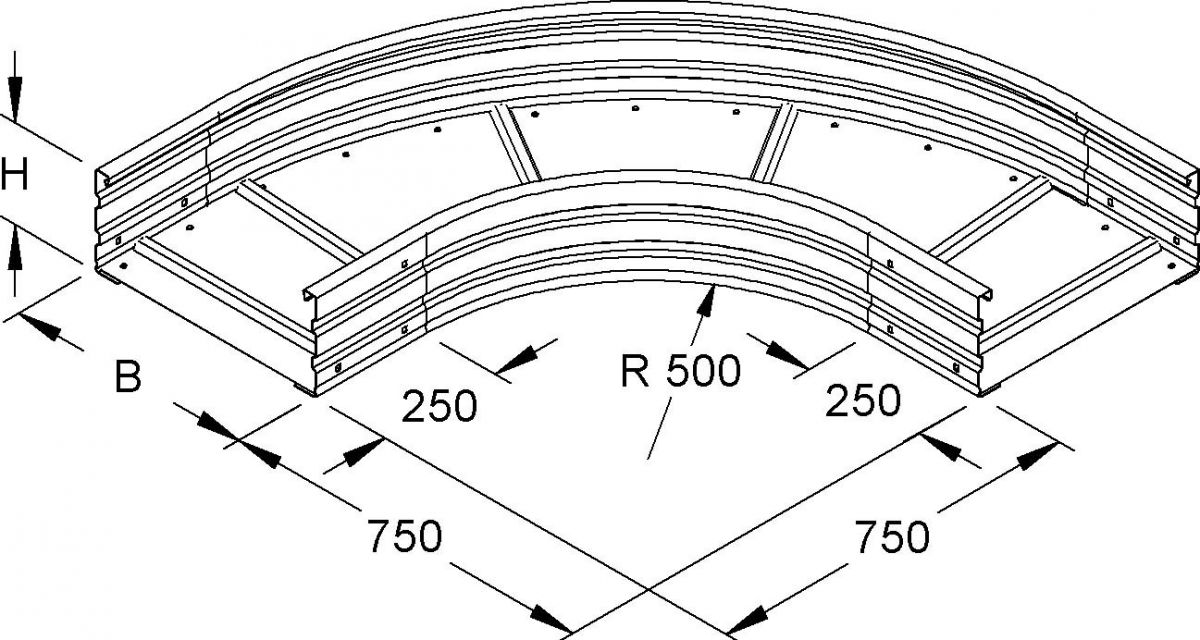

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 200.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 200... Weitspannkabelrinne WRU 200... Abmessungen (ca. Maße) Höhe H x Breite B : 200 x 400 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
| Merkmale: | |
| Richtungsänderung | horizontal |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Mit Oberteil | nein |
| Innenradius | 500 mm |
| Kabelrinnenhöhe | 200 mm |
| Kabelrinnenbreite | 400 mm |
| Materialstärke | 1,5 mm |
| Seitenlochung | nein |
| Montagelochung im Boden | nein |
| NATO-Lochbild | nein |
| Ausführung | integrierter Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Einsatztemperatur | -20..120 °C |
