NIEDAX Bogen 90Gr. WRBR 150.300 E3
Art.Nr.: 615788
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Bogen 90Gr. WRBR 150.300 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: WRBR 150.300 E3
EAN: 4013339951147
Ursprung: Deutschland
Zolltarif: 73089059

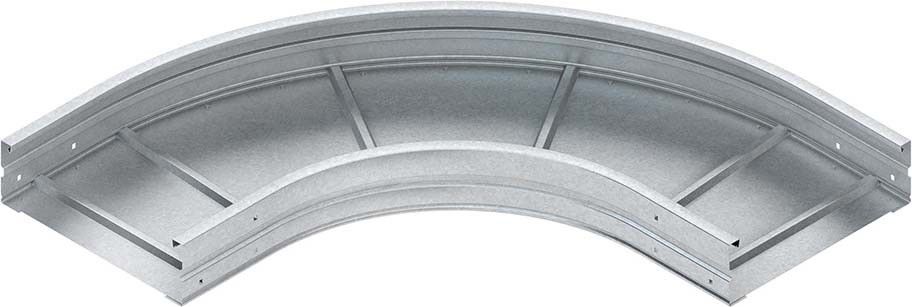

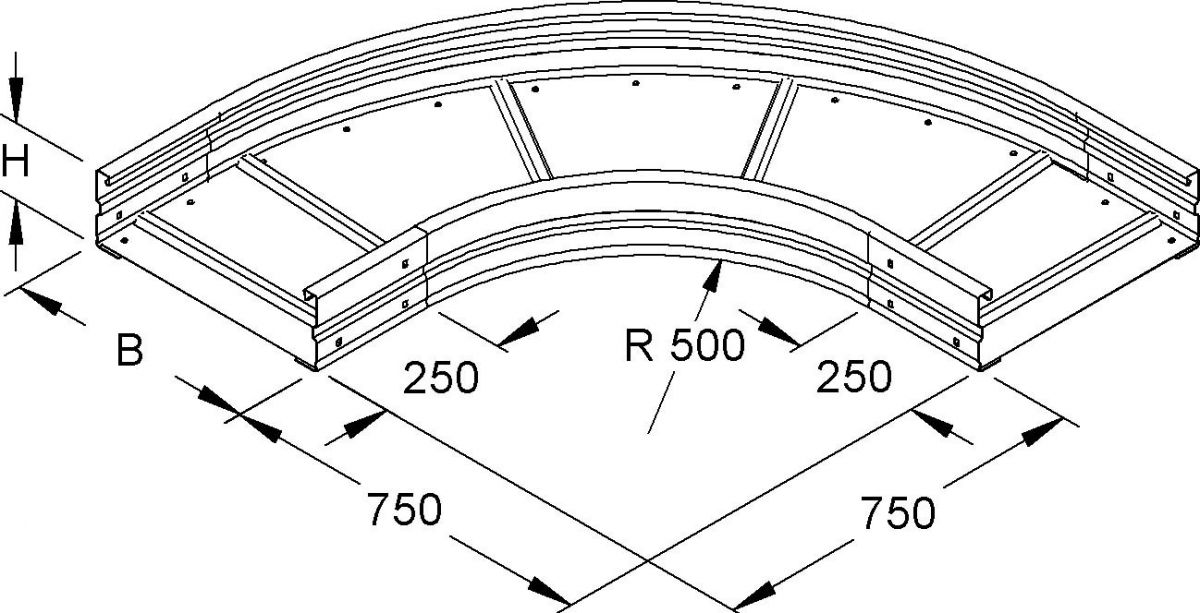

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 150.500 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 150... Weitspannkabelrinne WRU 150... Weitspannkabelrinne WRLM 150... Abmessungen (ca. Maße) Höhe H x Breite B : 150 x 300 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
| Merkmale: | |
| Richtungsänderung | horizontal |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Mit Oberteil | nein |
| Innenradius | 500 mm |
| Kabelrinnenhöhe | 150 mm |
| Kabelrinnenbreite | 300 mm |
| Materialstärke | 1,5 mm |
| Seitenlochung | nein |
| Montagelochung im Boden | nein |
| NATO-Lochbild | nein |
| Ausführung | integrierter Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | rost- und säurebeständiger Stahl |
| Oberflächenschutz | sonstige |
| Einsatztemperatur | -20..120 °C |
