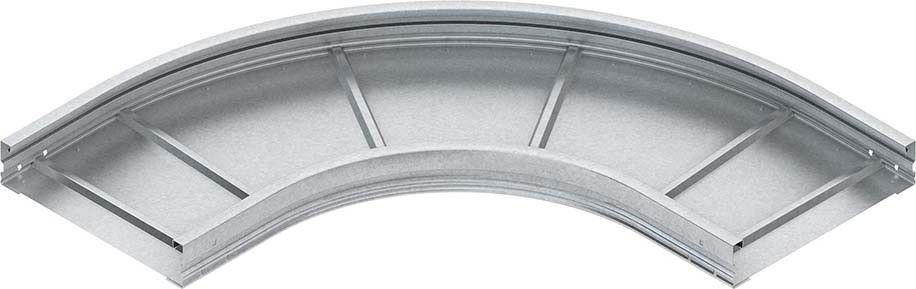

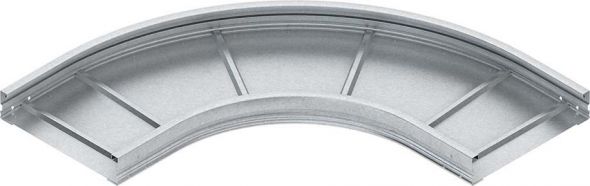

NIEDAX Bogen 90Gr. WRBR 105.400 E3
Art.Nr.: 615784
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Bogen 90Gr. WRBR 105.400 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: WRBR 105.400 E3
EAN: 4013339951109
Ursprung: Deutschland
Zolltarif: 73089059

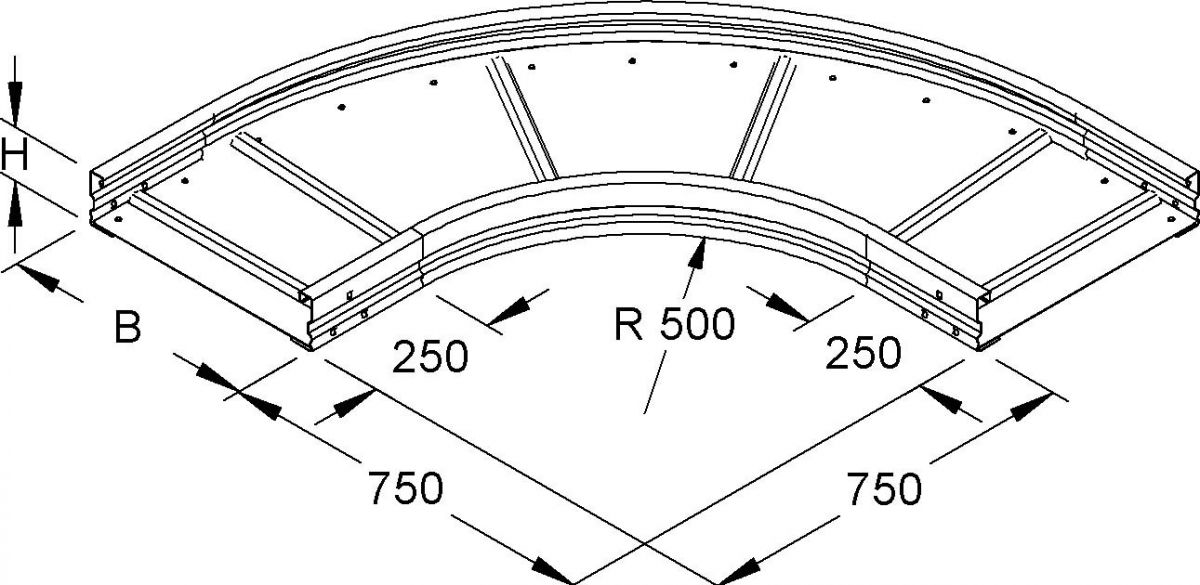

Bogen 90°, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, für Weitspannkabelrinnen, formstabil durch den vollflächig eingenieteten, gesickten und ungelochten Boden, zur Herstellung von horizontalen 90° Abgängen. Stoßstellenverbinder WSV 105.390 bitte gesondert bestellen. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelrinne WRL 105... Weitspannkabelrinne WRU 105... Abmessungen (ca. Maße) Höhe H x Breite B : 105 x 400 mm Abmessungen außen : 750 mm + B Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
| Merkmale: | |
| Richtungsänderung | horizontal |
| Winkel | 90° |
| Bauform | Bogen starr |
| Bogenausführung | glatter Bogen |
| Mit Oberteil | nein |
| Innenradius | 500 mm |
| Kabelrinnenhöhe | 105 mm |
| Kabelrinnenbreite | 400 mm |
| Materialstärke | 1,5 mm |
| Seitenlochung | nein |
| Montagelochung im Boden | nein |
| NATO-Lochbild | nein |
| Ausführung | integrierter Verbinder |
| Weitspann-Ausführung | ja |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoffgüte | rost- und säurebeständiger Stahl |
| Oberflächenschutz | sonstige |
