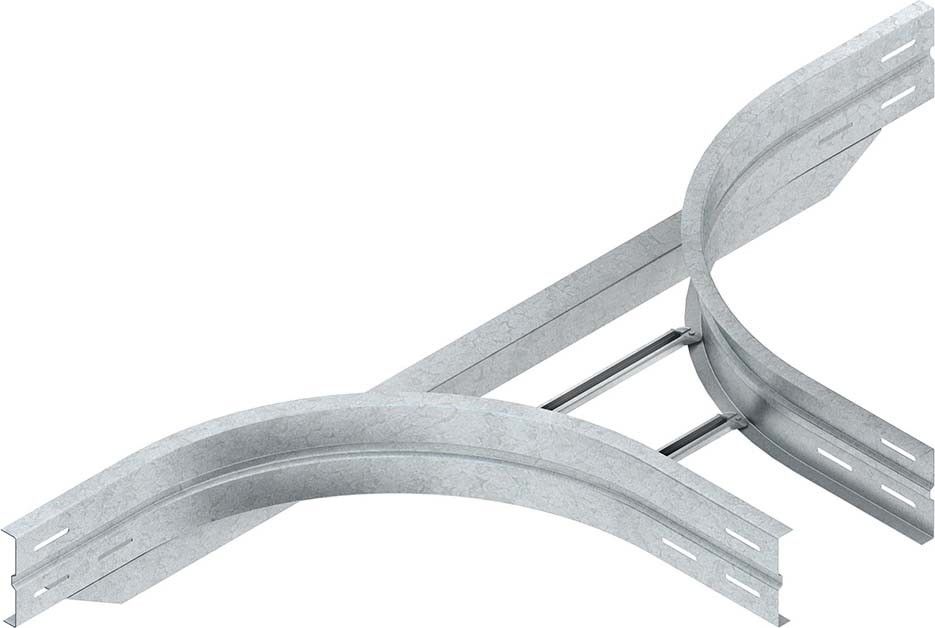

NIEDAX Anbau-T-Stück WSTAR 150.300 E3
Art.Nr.: 615925
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Anbau-T-Stück WSTAR 150.300 E3
Hersteller: NIEDAX
Hersteller-Art.Nr.: WSTAR 150.300 E3
EAN: 4013339951345
Ursprung: Deutschland
Zolltarif: 73089059

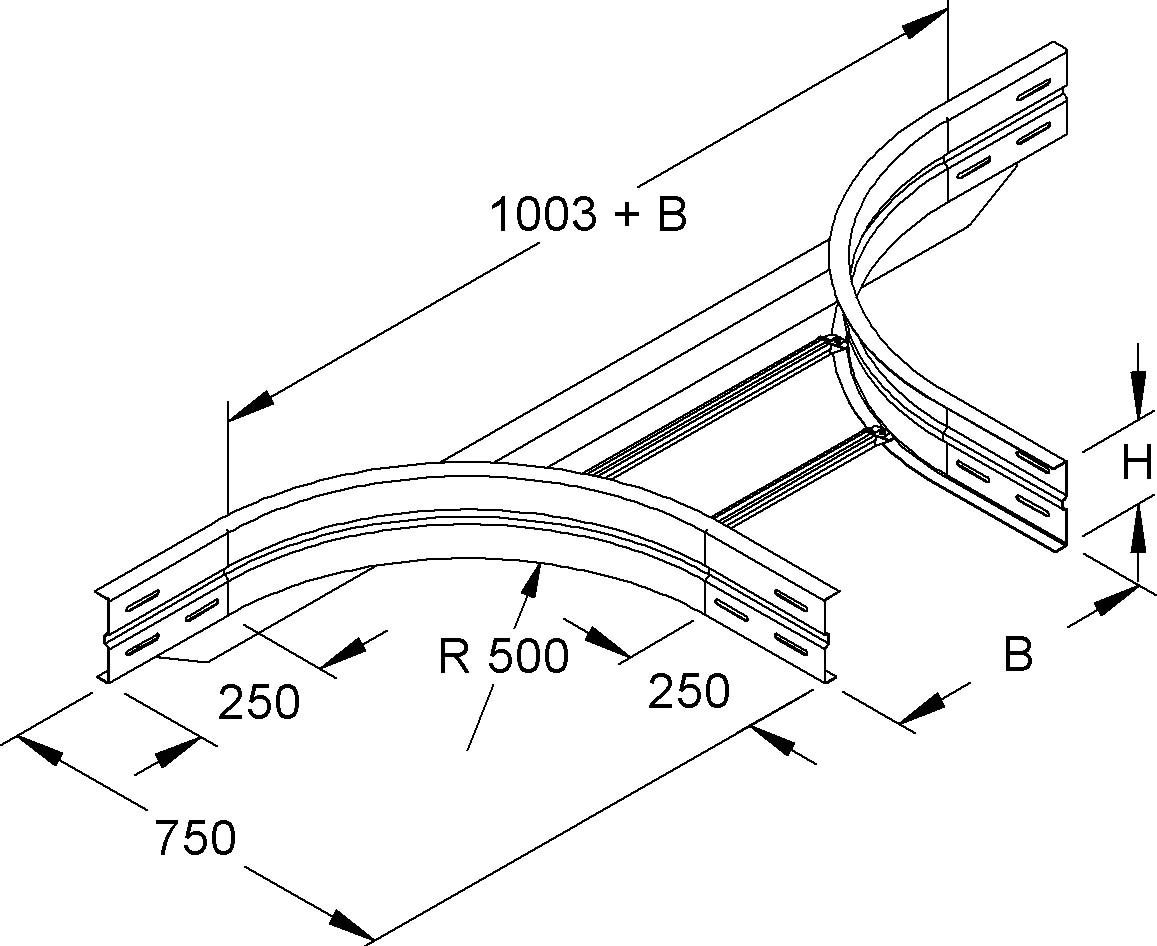

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich anteilmäßigem Befestigungszubehör aus Edelstahl. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 150... Weitspannkabelleiter WSLM 150... Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B (lichtes Innenmaß) : 151,5 x 305 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, 1.4303
| Merkmale: | |
| Ausführung des Seitenholms | Profil (offen) |
| Ausführung der Sprosse | Profil ungelocht |
| Kabelleiter-Abgangsbreite | 300 mm |
| Kabelleiterhöhe | 150 mm |
| Innenradius | 500 mm |
| Ausführung | integrierter Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| Oberflächenschutz | sonstige |
| Einsatztemperatur | -20..120 °C |
