NIEDAX Anbau-T-Stück WSTAR 105.400
Art.Nr.: 615917
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

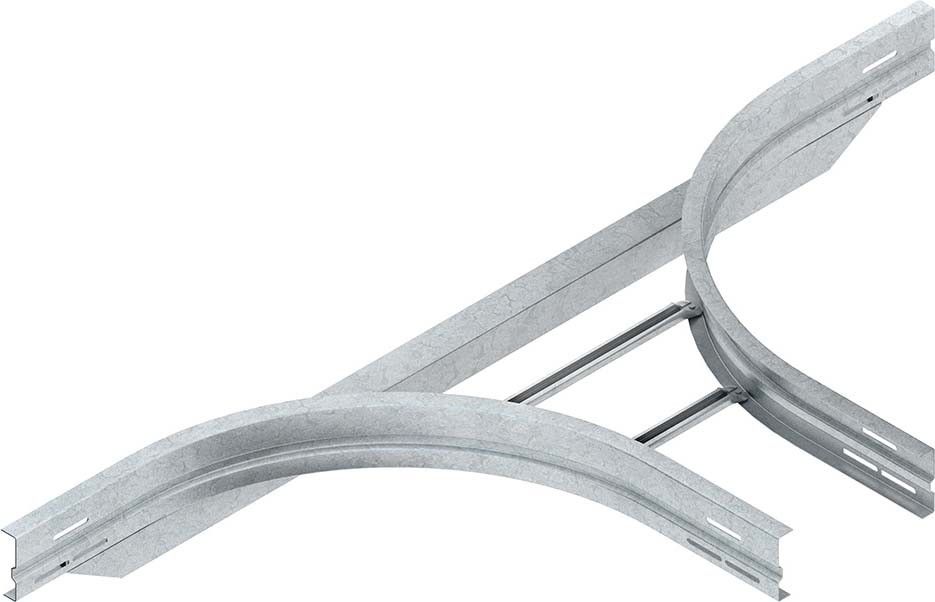

Anbau-T-Stück WSTAR 105.400
Hersteller: NIEDAX
Hersteller-Art.Nr.: WSTAR 105.400
EAN: 4013339949601
Ursprung: Deutschland
Zolltarif: 73089059

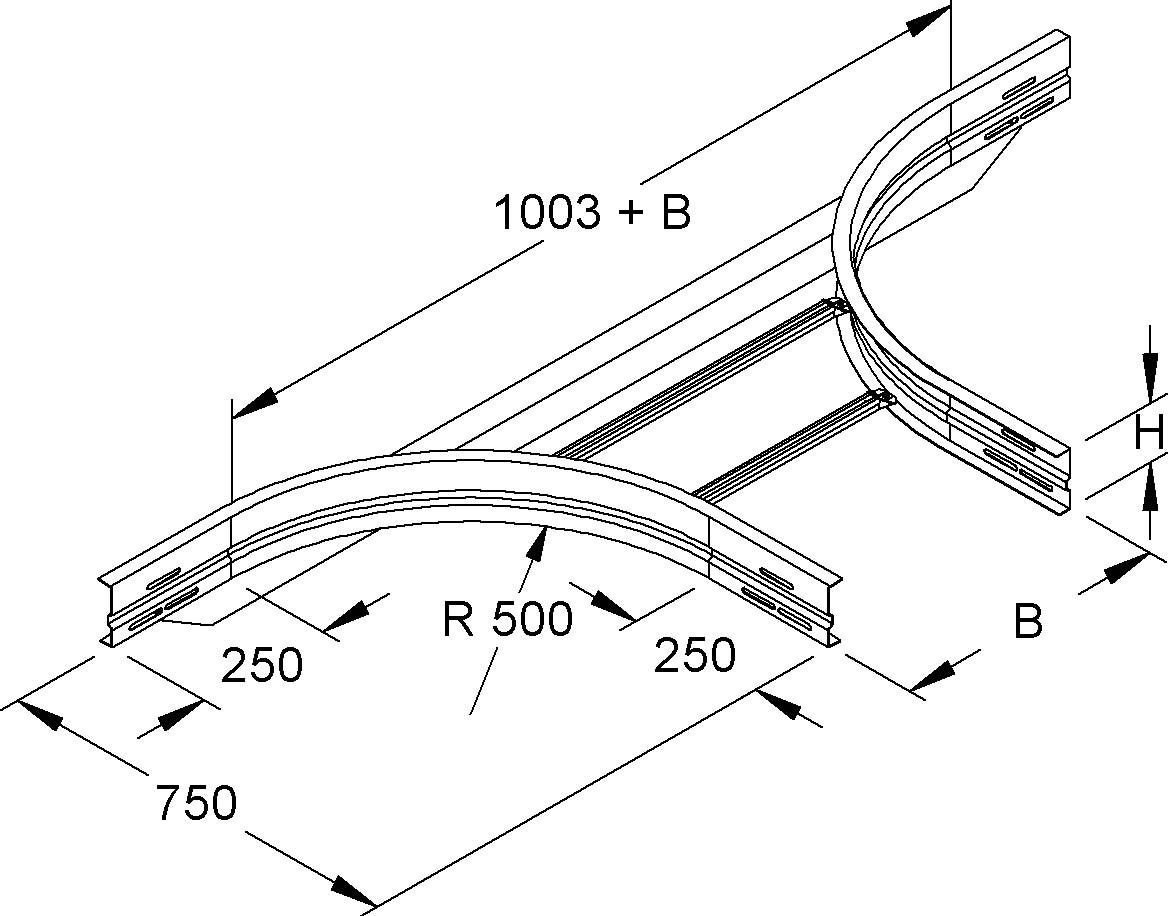

Anbau T-Stück, mit gesickten, runden und ungelochten Seitenholmen, mit Verbinderlochung für den Anschluss, mit integriertem Stoßstellenverbinder, für Weitspannkabelleiter, formstabil durch ein rückwärtig angebrachtes Stützprofil sowie durch eingenietete, nach oben offene C-Profilsprossen mit 16 mm Schlitzweite, zur kostengünstigen Herstellung von 90° T-Abgängen und Kreuzungen, breitenabhängig in der Hauptrichtung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. Die Formstückradien sind so ausgelegt, dass die Verlegung der Kabel gemäß DIN/VDE 0298 Teil 3 erfolgen kann. Passende Bügelschellen (B... und BK...) finden Sie im KI Katalog. Stoßstellen müssen in unmittelbarer Nähe durch eine entsprechende Tragkonstruktion unterstützt werden. Verwendbar für : Weitspannkabelleiter WSL 105... Abmessungen (ca. Maße) Höhe H (lichtes Innenmaß) x Breite B (lichtes Innenmaß) : 106,5 x 405 mm Ausklinkung der Weitspannkabelrinne : 1003 mm + B Länge in Abgangsrichtung : 750 mm Innenholmradius R : 500 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
| Merkmale: | |
| Ausführung des Seitenholms | Profil (offen) |
| Ausführung der Sprosse | Profil ungelocht |
| Kabelleiter-Abgangsbreite | 405 mm |
| Kabelleiterhöhe | 105 mm |
| Innenradius | 500 mm |
| Ausführung | integrierter Verbinder |
| Geeignet für Funktionserhalt | nein |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Oberflächenschutz | bandverzinkt |
| Einsatztemperatur | -20..120 °C |
