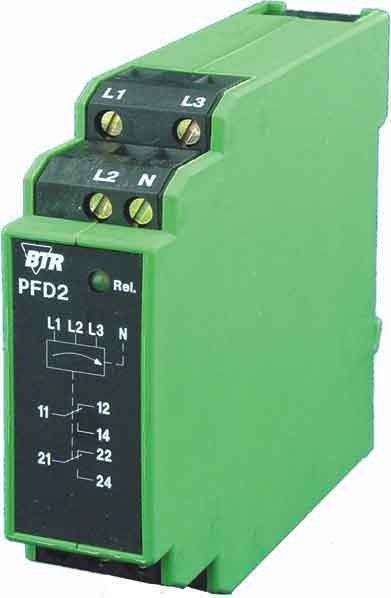

METZ CONNECT Überwachungsrelais PFD-2-E12 400VAC 2W
Art.Nr.: 160913
Auf Lager:
4 Stk.
Stand: 19.09.2024 16:04 Uhr
schnell lieferbar. Lieferzeit: 5-7 Arbeitstage
Überwachungsrelais PFD-2-E12 400VAC 2W
Hersteller: METZ CONNECT
Hersteller-Art.Nr.: 110292032215
EAN: 4250184118176
Ursprung: Deutschland
Zolltarif: 90303320
Das Überwachungsrelais zur Überwachung der richtigen Phasenfolge L1-L2-L3 (Drehsinn rechts) und Überwachung der einzelnen Phasenspannungen auf Totalausfall. Die zu überwachenden Phasenspannungen werden an die Klemmen L1-L2-L3 angeschlossen, die Klemmen 11, 14 oder 21, 24 der Relaisausgangskontakte werden vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Bei richtiger Phasenfolge schaltet das Ausgangsrelais ein (grüne LED an). Bei Totalausfall einer Phase fällt das Ausgangsrelais in seine Ruhelage zurück (grüne LED aus). Eine besondere Versorgungsspannung für das Überwachungsrelais ist nicht erforderlich. Das Gerät ist nur dann mit N zu verbinden, wenn die drei zu überwachenden Phasen über einen Stromkreis (z.B. Temperaturüberwachung o.ä.) mit N verbunden sind.
| Merkmale: | |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit abnehmbaren Klemmen | nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 400 V |
| Spannungsart zur Betätigung | AC |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | nein |
| Funktion Überspannungserkennung | nein |
| Funktion Asymmetrieerkennung | nein |
| Spannungsmessbereich | 400 V |
| Anzahl der Kontakte als Wechsler | 2 |
| Breite | 22,5 mm |
| Höhe | 75 mm |
| Tiefe | 100 mm |
