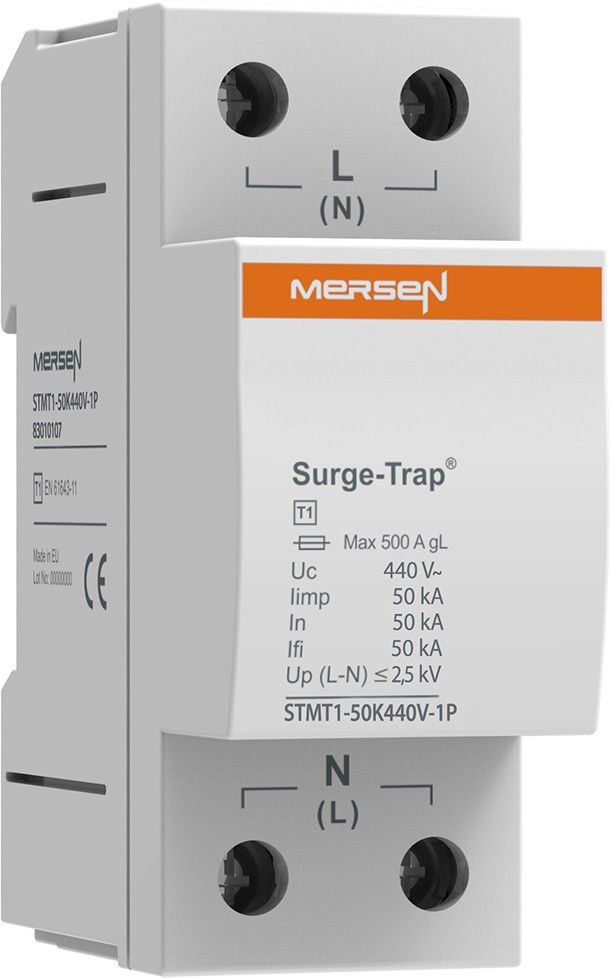

MERSEN Überspannungsableiter STMT1-50K440V-1P
Art.Nr.: 976986
Lieferzeit: 7-14 Arbeitstage
Überspannungsableiter STMT1-50K440V-1P
Hersteller: MERSEN
Hersteller-Art.Nr.: 83010107
EAN: 8435297859338
Ursprung: Spanien
Zolltarif: 85363090
MULTIFIX 60 ist ein System zur Stromverteilung auf Kupferschienen mit 60mm Sammelschienen-Abstand, das aus einer Vielfalt von modular miteinander kombinierbaren Komponenten besteht. Das System ist bis 630 A, 400 VAC, 500 VAC, 690 VAC, 45?62 Hz belastbar. Die Kurzschlussfestigkeit ist geprüft nach VDE 0660 Teil 500 und IEC 60439-1. MULTIFIX 60 kann in 3-, 4- und 5- poligen Ausführungen eingesetzt werden. Die bohrungslose Montage der Komponenten des MULTIFIX 60 Systems bietet große Flexibilität bei Erweiterungen und Veränderungen bestehender Installationen und Anlagen und garantiert dabei eine geringe Montagezeit. D02-Sicherungs-Lastschaltleisten 63A, 400VAC sind 3-polig schaltbar, können bohrungslos durch direktes Aufrasten montiert werden und verriegeln sich selbstätig. Sie sind für Sammelschienen mit einer Breite von 12 bis 30mm und einer Stärke von 5 bis 10mm konstruiert. Die Gerätebreite von nur 27mm erlaubt eine platzsparende und System kompatible Montage und die Sicherungsstecker nach EN 50110-1 ermöglichen eine Montage ohne Schraubkappen.
Merkmale: | |
Netzform DC | nein |
Netzform IT | ja |
Netzform TN | nein |
Netzform TN-C | ja |
Netzform TN-C-S | nein |
Netzform TN-S | ja |
Netzform TT | ja |
Netzform sonstige | nein |
Anzahl der Leiter (ohne Erde) | 1 |
Nennableitstoßstrom (8/20) | 50 kA |
Nennspannung AC | 690 V |
Höchste Dauerspannung AC | 440 V |
Schutzpegel | 2,5 kV |
Schutzpegel L-N | 2,5 kV |
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
Kurzschlussfestigkeit (Isccr) | 50 kA |
Integrierter Kurzschlussschutz | nein |
Integrierte Vorsicherung | nein |
Leckstromfrei | nein |
Montageart | Hutschiene TH35 |
Baugröße | 2 TE |
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
Mit Fernmeldekontakt | nein |
Signalisierung am Gerät | ohne |
Prüfklasse Typ 2 | nein |
Schutzart (IP) | IP20 |
