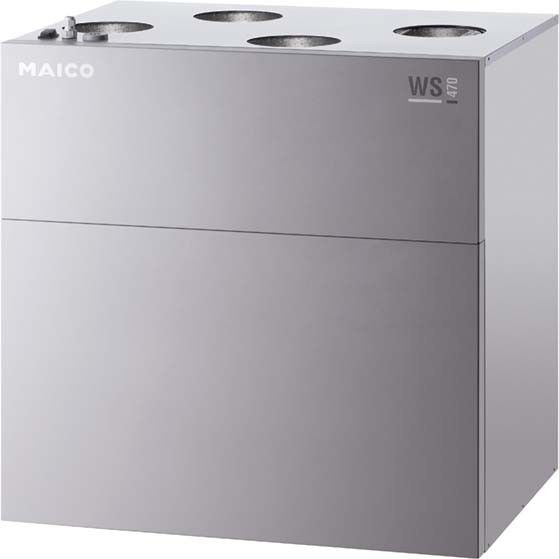

MAICO Raumluft-System WS 470 KBET

Komfort-Bypass-Ausführung: Mit Vorheizregister, Bypass und Enthalpie-Wärmetauscher. Gerät als Linksausführung. Modulierender, automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung. Kurzbeschreibung: Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung. Zur kontrollierten Be- und Entlüftung. Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A ohne optionales Zubehör. Besonders geeignet für modernen Neubau und Sanierungen. KfW-Förderfähigkeit und NRW-Förderung sind gegeben. Montage wandhängend, bzw. stehend (optional). ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Eine Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung. Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1. Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. Raumluftsteuerung RLS 1 WR im Lieferumfang. Alle Wohnungslüftungsgeräte sind per APP (air@home) und das browserbasierte Webtool (www.air-home.de) mittels integrierter LAN-Schnittstelle ansteuerbar. Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service. Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie. Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie. Zudem verfügen alle Geräte über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. Integrierte MODBUS-Schnittstelle(TCP/IP und RTU) für Integration in die Gebäudeleittechnik. Das optionale Steckmodul K-SM ermöglicht die Integration in die KNX-Gebäudesysteme. Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/Anschlussmöglichkeiten. Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung. Gehäuse: Pulverbeschichtetes Stahlblechgehäuse. Farbe: Verkehrsweiß, ähnlich RAL 9016. Filterwechsel einfach ohne Werkzeug möglich. Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 47 mm). EPP-Gehäuse mit sehr guten hygienischen / nicht hygroskopische Eigenschaften. Material geprüft vom Institut für Lufthygiene nach VDI 6022. Kondensatwanne im EPP-Gehäuse integriert. Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen. Schalldämmende Innenauskleidung im Zuluftkanal. Kondensatablauf über Siebventil 1 . Optionaler Gerätesiphon DN 40 (siehe Zubehör). Filter: ISO Coarse 85 % (G4) Filter in der Abluft und ISO ePM1 80 % (F7) Pollenfilter in der Außenluft. Optional Filterkaskade (ISO Coarse 85 %/ISO ePM1 80 %) in der Außenluft möglich zur Filterstandzeit-Erhöhung. Werkzeugloser Filtertausch. Bedienung: Betriebsfertig mit Ein-/Ausschalter. Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. Weitere Bedienteile können parallel angeschlossen werden. Mobile Bedienung mittels APP (air@home) oder browserbasiertem Webtool (www.air-home.de) über Smartphone, Laptop oder PC ermöglicht z.B. Liveberichterstellung, Nutzerverwaltung, Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb, Manueller Betrieb / AUS, ECO-Betrieb Zuluft oder ECO-Betrieb Abluft, Filterabfragen, Fehlermeldungen, Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von: 2 Automatikbetriebsarten (Auto Sensor / Auto Zeit), 4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS), komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich, Optionales Design-Bedienteil RLS G1 WS: EIN/AUS, 5 Stufen, Automatikbetrieb, ECO-Zuluft, ECO-Abluft, Filterwechsel- und Störungsanzeige, USB-Anschluss für Service / Inbetriebnahme - kostenlose MAICO-Inbetriebnahmesoftware. Netzwerkeinbindung über integrierte LAN-Schnittstelle. Smart-Home ready (z.B. Loxone über Modbus TCP/IP). Modbus TCP/IP und RTU serienmäßig integriert. Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org. Steuerung: Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). Stufenlose bedarfsgeführte Anpassung der Luftmengen. Integrierte Überfeuchtungsschutz-Funktion. 3 Temperatursensoren in der Außen-, Fort- und Zuluft. 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von: 3-Wege-Klappe (z.B. Luft-Erdwärmetauscher), einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher), einer Luftklappe einer Zonenregelung, Schaltkontakt-Verwendung für externes Nachheizregister, Erweiterbar über optionale Zusatzplatine ZP 2 für: Druckkonstanz der EC-Ventilatoren, Differenzdruckgesteuerte Filterüberwachung, Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe. Zulassungen und Zertifikate: DiBt-Zulassung. PH-Zertifizierung: alle WS 470 Linksausführungen. Prüfbericht nach DIN EN 13141-7. Zertifikat nach Schweizer energie-cluster.ch. Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. Eintragung in TZWL- Bulletin. Wärmetauscher/Wärmerückgewinnung: Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS). Wärmerückgewinnung bis 96 %. Feuchterückgewinnung bis 60 % (bei ET-Geräten). Hygienezertifikat (keine Bakterien, Virenwachstum / Virenübergang) nach VDI 6022, Blatt 1. Wärmetauscher mit Wasser reinigbar, antimikrobiell. Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss. Bypass: In den B-Gerätevarianten enthalten. Modulierender, automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung. Frostschutz: Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen. Höchst-energieeffiziente Frostschutzfunktion bei K-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister. Bei Nicht-K-Geräteausführungen durch Zuluftventilator-Abschaltung. Empfehlung: Bei Nicht-K-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren. Ventilatoren: Vorwärts gekrümmte Radialventilatoren in der Zuluft, bzw. Fortluft. Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. 4 Lüftungsstufen von 80 m3/h bis 470 m3/h stufenlos einstellbar. Montagehinweise: Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung. Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse. Zu- und abluftseitig Schalldämpfer vorsehen. Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.Artikel: WS 470 KBET, Fördervolumen: 80 m3/h - 470 m3/h, SEC average: -36,3 kWh/(m2*a), Energieeffizienzklasse: A, Spannungsart: Wechselstrom, Bemessungsspannung: 230 V, Netzfrequenz: 50 Hz / 60 Hz, Leistungsaufnahme nach DIN EN 13141-7 (A7): 85 W, Stand-By-Leistungsaufnahme: < 1 W, IMax: 11,5 A, Schutzart: IP 40, DIBT-Zulassung: ja, PHI-Zertifizierung: ja, SPI-Wert: 0,28 Wh/m3, Einbauort: stehend / Wand, Systemart: zentral, Material Gehäuse: verzinktes Stahlblech, pulverbeschichtet, Material Wärmetauscher: Kunststoff, Material Innenverkleidung: Kunststoff EPP, Farbe: verkehrsweiß (RAL 9016), Gewicht: 70,84 kg, Gewicht mit Verpackung: 83 kg, Filterklasse: ISO Coarse 85 % (G4) / ISO ePM1 80 % (F7), Anschlussdurchmesser: 160 mm, Anschlussdurchmesser Kondensatablauf: 1 1/2 (Siebventil), Breite: 841 mm, Höhe: 857 mm, Tiefe: 598 mm, Breite mit Verpackung: 900 mm, Höhe mit Verpackung: 1120 mm, Tiefe mit Verpackung: 650 mm, Fördermitteltemperatur bei IMax: -20 °C bis 40 °C, Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 93 %, Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom, Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 60 %, Leistung Vorheizregister: 1,8 kW, Position Abluft: links, Bypass: ja, Vorheizregister: integriert, Enthalpie-Wärmetauscher: ja, Frostschutzschaltung: ja, Sommerschaltung: ECO-Abluft / ECO-Zuluft, Filterüberwachung: zeitgesteuert, Feuchteregelung: integriert, CO2-Regelung (optional): SKD, Luftqualitätsregelung (optional): EAQ 10/3, KNX-Anbindung (optional): K-SM, MODBUS-Schnittstelle: integriert, Bedienteil im Lieferumfang: RLS 1 WR, App, Bedienteil (optional): RLS T2 WS, RLS G1 WS, Funkintegration EnOcean (optional): E-SM, Mobile Ansteuerung: ja, Schalldruckpegel Gehäuseabstrahlung: 42 dB(A) / Abstand 1 m, Schallabsorption 10 m2, Gleichstrommotor: true, Max. Drehzahl: 2750 1/min, Wärmebereitstellungsgrad: 93 %
