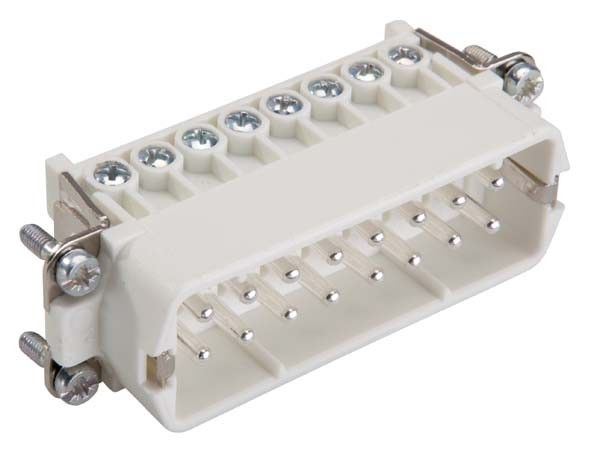

LAPP Steckereinsatz H-A 16 SS PH1
Art.Nr.: 653044
Inhalt: 5 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
Steckereinsatz H-A 16 SS PH1
Hersteller: LAPP
Hersteller-Art.Nr.: 10532000
EAN: 4044773500424
Ursprung: Deutschland
Zolltarif: 85366990
Einsatz mit Schraubanschluss EPIC® H-A 16 SS PH1
Einsatz mit Schraubanschluss Stift
Anzahl der Kontakte: 16+PE
Baugröße: 16A
400 V AC rms / DC nach IEC
14 A nach UL
Für Querschnitt (min./max.): 0.5mm² - 2.5mm²
Kontakte inklusive
Polycarbonat
Anwendungsgebiete: Maschinen- und Apparatebau
Steuerungstechnik
Kunststoffindustrie
Nutzen: Neue höhere Spannungsfestigkeit, 400V auf kleinem Raum
Servicefreundlicher Schraubanschluss für verschiedene Querschnitte, Schraubenkopf PH1 für Elektroschrauber geeignet
Schlanker Steckverbindereinsatz für Standardanwendungen
Universell für Strom und Spannungsübertragung
Einsatz für Bahnanwendungen- Brandschutz in Schienenfahrzeugen: Prüfung nach EN 45545-2 Anforderungssatz R22 und R23 Gefahrenniveau HL1, HL2 und HL3
| Merkmale: | |
| Kontakteinsatz ohne Kontakte | nein |
| Kontaktausführung | Stift |
| Polzahl | 16 |
| Durchmesser des Steckkontaktes | 2,5 mm |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Bemessungsstrom In | 16 A |
| Umgebungstemperatur | -40..125 °C |
| Bemessungsspannung | 250 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Mit Drahtschutz | nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..2,5 mm² |
| Werkstoff der Kontaktbeschichtung | Silber |
| Werkstoff des Kontaktes | Messing |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Mit Schutzleiter | ja |
| Min. Anzahl der Steckzyklen | 500 |
| Breite | 23 mm |
| Höhe | 29 mm |
