LAPP Steckdoseneinsatz H-BE 6BF
Art.Nr.: 709288
Inhalt: 10 Stk.
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

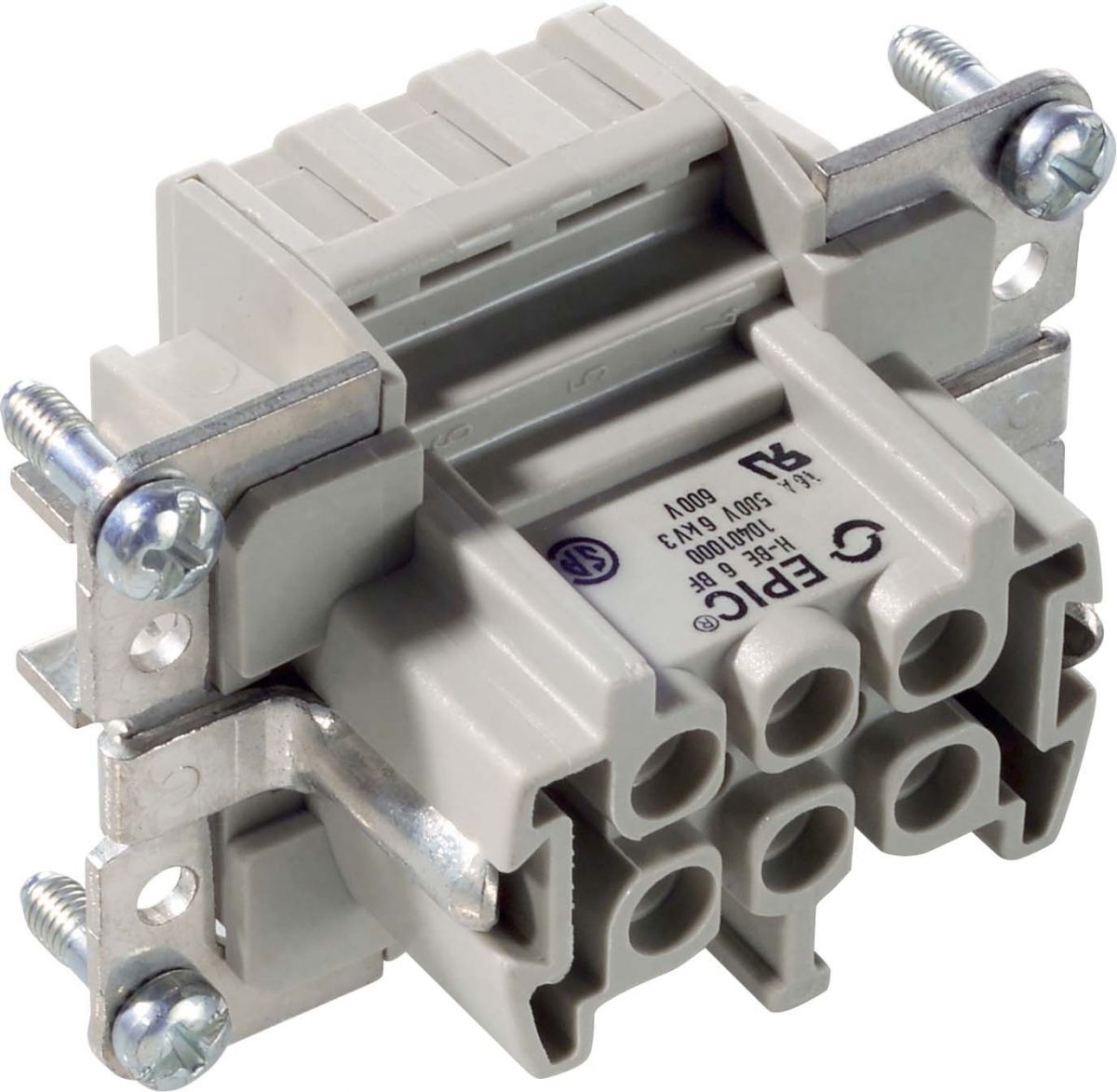

Steckdoseneinsatz H-BE 6BF
Hersteller: LAPP
Hersteller-Art.Nr.: 10401000
EAN: 4044773582512
Ursprung: Deutschland
Zolltarif: 85369010
Einsatz mit Käfigzugfederanschluss H-BE 6 BF FEMALE INSERT M.KLEMMFEDER
Einsatz mit Käfigzugfederanschluss Buchse
Anzahl der Kontakte: 6+PE
Baugröße: 6B
500 V AC rms / DC nach IEC
16 A nach UL/CSA
Für Querschnitt (min./max.): 0.5mm² - 2.5mm²
Kontakte inklusive
Polycarbonat
Anwendungsgebiete: Zur Übertragung von Steuersignalen zu Aktoren und Stellantrieben
Für die schaltschrankinterne Verdrahtung geeignet
Typische Verwendungsbereiche sind Bühnen-, Licht- und Hebetechnik
Zum Energieversorgungsanschluss von Geräten und Maschinen in diversen Anwendungen
Nutzen: Einsätze der EPIC® H-BE-Reihe gelten als Klassiker in der Industrie und sind ideal einsetzbar bei höheren Spannungen und Stromstärken
Große Vielfalt von passenden Gehäusevariationen
UL-Zertifizierung gemäß Technischen Daten ermöglicht Verwendung des Produkts im nordamerikanischen Raum
Käfigzugfeder-Anschluss erlaubt die Konfektionierung ohne spezielles Werkzeug und stellt eine vibrationssichere Verbindung zwischen Kontakt und Leitung her Der Anschluss von Litzen ist mit und ohne Aderendhülse möglich
Aus robustem Polycarbonat (Brennbarkeitsklasse V-2 nach UL94-Prüfverfahren für die Brennbarkeit von Kunststoffen)
In der EPIC® H-BE-Reihe können Einsätze verschiedener Anschlussarten, innerhalb der gleichen Baugröße, beliebig miteinander kombiniert werden (Schraub, Crimp, Käfigzugfeder oder Push-In)
| Merkmale: | |
| Kontakteinsatz ohne Kontakte | nein |
| Kontaktausführung | Buchse |
| Polzahl | 6 |
| Durchmesser des Steckkontaktes | 2,5 mm |
| Werkstoff des Steckverbindereinsatzes | Thermoplast |
| Bemessungsstrom In | 16 A |
| Umgebungstemperatur | -40..125 °C |
| Bemessungsspannung | 500 V |
| Bemessungsstoßspannung | 6 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Mit Drahtschutz | ja |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5..2,5 mm² |
| Werkstoff der Kontaktbeschichtung | Silber |
| Werkstoff des Kontaktes | Messing |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Mit Schutzleiter | ja |
| Min. Anzahl der Steckzyklen | 500 |
| Breite | 34 mm |
| Höhe | 31 mm |
| Tiefe | 51 mm |
