LAPP ÖLFLEX CRANE 5G16 00390533
Art.Nr.: 1401428
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage

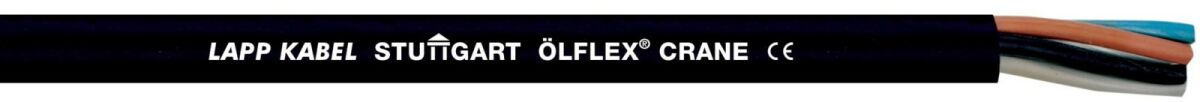

ÖLFLEX CRANE 5G16 00390533
Hersteller: LAPP
Hersteller-Art.Nr.: 00390533
EAN: 4044773051452
Fördermittelleitung ÖLFLEX® CRANE 5G16
Fördermittelleitung
5G162400 N
U0/U: 300/500 V
Gummi
Aderidentifizierung: Farben
Mit Tragorgan
Schleppkette
Anwendungsgebiete: Bei hochflexiblem Einsatz bitte Montagerichtlinien für ÖLFLEX® FD Leitungen in Energieführungsketten beachten, siehe Anhang T3
Anwendungsprofile für ÖLFLEX CRANE und ÖLFLEX LIFT Leitungen siehe Anhang, Auswahltabelle A3
Maschinen und Anlagen welche ständigem Witterungseinfluss ausgesetzt sind
Förder- und Hebezeuge
Baumaschinen
Werftanlagen
Montage- und Handhabungsrichtlinien für ÖLFLEX CRANE-Leitungen siehe Katalog-Anhang, Technische Tabelle T4, für ÖLFLEX LIFT-Leitungen siehe Katalog-Anhang, Technische Tabelle T5
Einsatz im Freien sowie im Nutzwasser
Nutzen: Ausführungen bis max 24 Adern können auch in Energieführungsketten verwendet werden
Sehr flexibel durch feinstdrähtigen Leiteraufbau
Wetterfest für raue Umweltbedingungen
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiternennquerschnitt | 16 mm² |
| Leiter-Klasse | Kl.5 |
| Ader-Zahl | 5 |
| Schirm über Verseilelement | ohne |
| Verseilelement | nein |
| Schirm über Verseilung | ohne |
| Werkstoff der Aderisolation | Gummi |
| Spezifizierung Aderisolation | sonstige |
| Ader-Kennzeichnung | Farbe |
| Mit Schutzleiter | ja |
| Tragorgan | sonstige |
| Mantelmaterial | Gummi |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | schwarz |
| Kabelgeometrie | rund |
| Flammwidrig nach IEC 60332-1-2 | ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Ölbeständig nach EN 60811-404 | ja |
| Außendurchmesser ca. | 28 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 350 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 168 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -25..80 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..80 °C |
| Nennspannung U0 | 300 V |
| Nennspannung U | 500 V |
