LAPP ÖLFLEX CLASSIC FD 810 CY 0026256
Art.Nr.: 1400273
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
ÖLFLEX CLASSIC FD 810 CY 0026256
Hersteller: LAPP
Hersteller-Art.Nr.: 0026256
EAN: 4044773042405

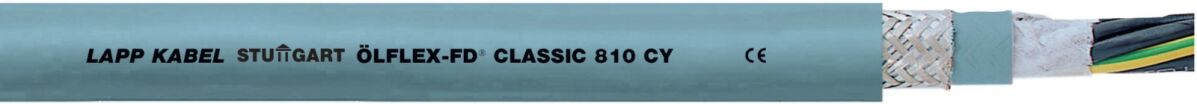

Steuerleitung ÖLFLEX® CLASSIC FD 810 CY 18G1,5
Steuerleitung
18G1.5
Core-Line
U0/U: 300/500 V
PVC
Aderidentifizierung: Nummern
Geschirmt
Schleppkette
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Leitungsaufbau erlaubt flexiblen, dauerbewegten Einsatz in beweglichen Maschinenteilen und in der Schleppkette
Einsetzbar in trockenen und feuchten Räumen
Für die Verwendung in Steuer-, Regelungs- und Messstromkreisen
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen und bedingt ölbeständig
Nutzen: Langlebiger Schleppketteneinsatz bei mittleren Verfahrwegen oder erhöhten Beschleunigungen (LAPP-Performanceklasse "
Core Line"
)
Idealer Schutz vor elektromagnetischer Störung durch Kupferabschirmgeflecht mit hohem Bedeckungsgrad
Hochflexibler Leitungsaufbau bedingt sehr gute Produktperformance
Kürzere Aderverseilung erlaubt sehr kleine Biegeradien
Zusätzliche Robustheit durch extrudierten Innenmantel
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| AWG-Größe | 16 |
| Leiternennquerschnitt (AWG) | 16 kcmil |
| Leiternennquerschnitt | 1,5 mm² |
| Leiter-Klasse | Kl.6 |
| Ader-Zahl | 18 |
| Schirm über Verseilelement | ohne |
| Verseilelement | nein |
| Schirm über Verseilung | Geflecht |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation | sonstige |
| Ader-Kennzeichnung | Ziffern |
| Mit Schutzleiter | ja |
| Tragorgan | ohne |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | grau |
| Schirm | ja |
| Kabelgeometrie | rund |
| Torsionsschutz | nein |
| Flammwidrig nach IEC 60332-1-2 | ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Ölbeständig nach EN 60811-404 | nein |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Außendurchmesser ca. | 17,8 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 133,5 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 71,2 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | 0..70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..80 °C |
| Nennspannung U0 | 300 V |
| Nennspannung U | 500 V |
