LAPP ÖLFLEX CLASSIC 100 SY 5G10 00161113
Art.Nr.: 1399878
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
ÖLFLEX CLASSIC 100 SY 5G10 00161113
Hersteller: LAPP
Hersteller-Art.Nr.: 00161113
EAN: 4044773028331

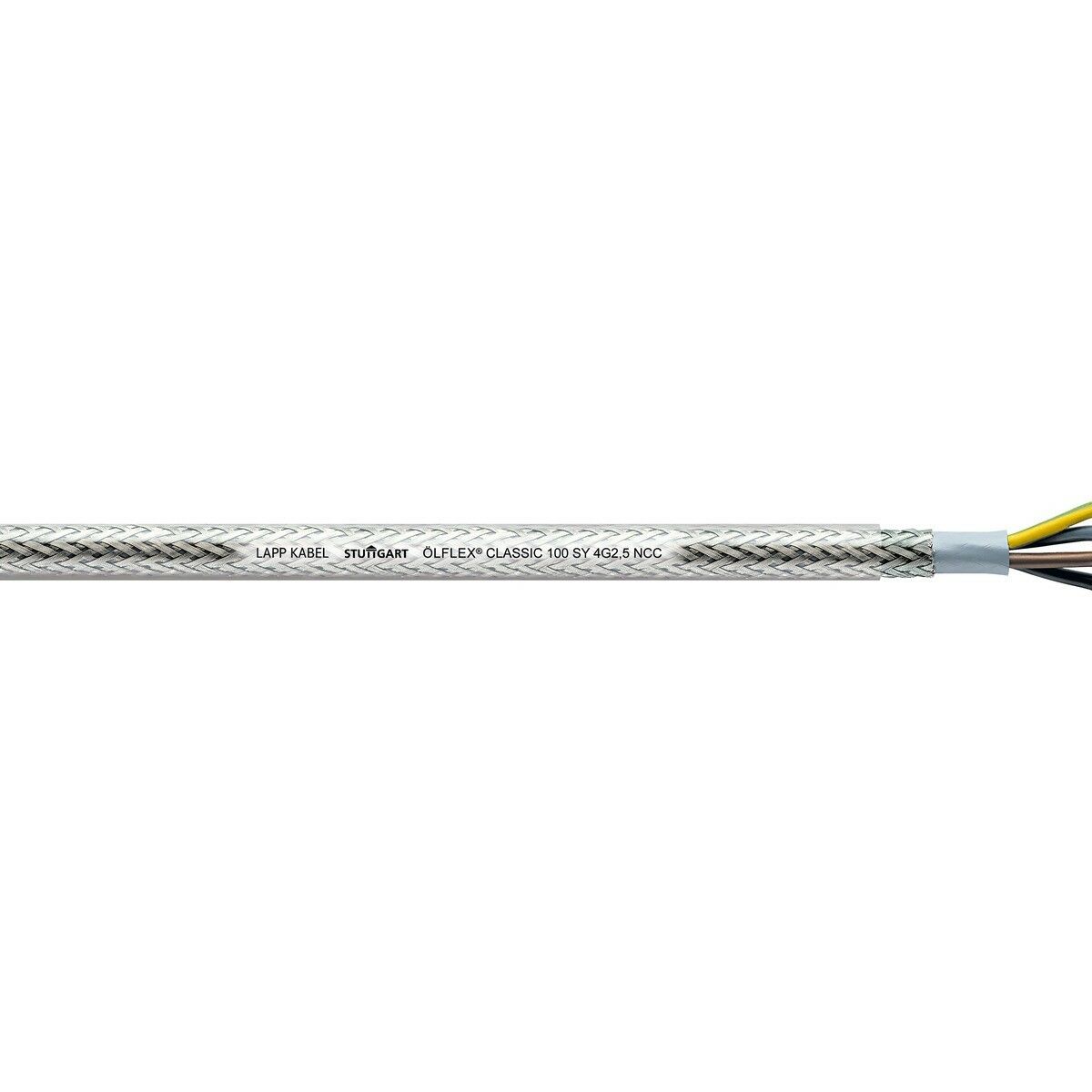

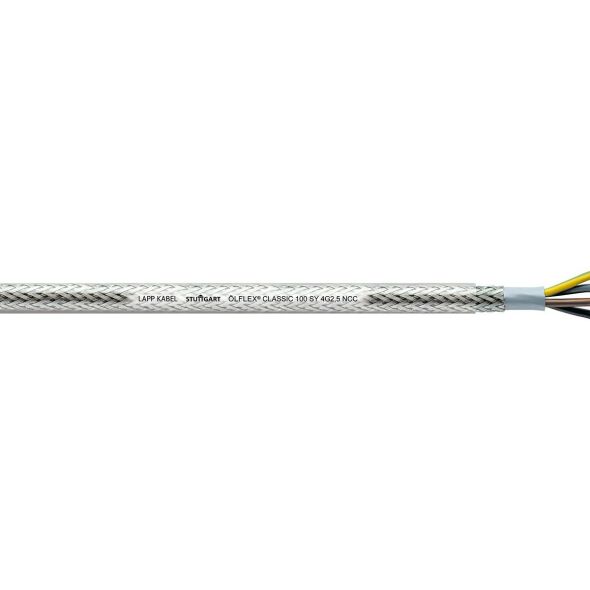

Anschluss- und Steuerleitung ÖLFLEX® CLASSIC 100 SY 5G10
Anschluss- und Steuerleitung
5G10
U0/U: 450 / 750 V
PVC
Aderidentifizierung: Farben
flexibel
Anwendungsgebiete: Für mittlere mechanische Beanspruchung geeignet
Zur festen Verlegung und gelegentlichen Bewegung ohne Zugbeanspruchung
PVC-Außenmantel ist beständig gegenüber Säuren und Laugen
Universell einsetzbar zur Verdrahtung von maschineninternen und anlagenübergreifenden Steuerkreisen
Einsetzbar in trockenen, feuchten und nassen Räumen
Nutzen: Klassifiziertes Brandverhalten gemäß EU-Richtlinie 305/2011 (BauPVO/CPR) mit Artikelnummer-Auswahl auf der LAPP-Website
Hohe elektrische Sicherheit durch 4000V-Prüfspannung
Zusätzliche Robustheit durch extrudierten Innenmantel
Stahldrahtgeflecht bietet verstärkten Schutz bei Einsätzen mit erhöhter mechanischer Belastung
| Merkmale: | |
| Leiternennquerschnitt | 10 mm² |
| Leiter-Klasse | Kl.5 |
| Ader-Zahl | 5 |
| Schirm über Verseilelement | ohne |
| Verseilelement | nein |
| Schirm über Verseilung | Geflecht |
| Werkstoff der Aderisolation | Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation | sonstige |
| Ader-Kennzeichnung | Farbe |
| Mit Schutzleiter | ja |
| Tragorgan | ohne |
| Mantelmaterial | Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial | sonstige |
| Mantel-Farbe | sonstige |
| Kabelgeometrie | rund |
| Torsionsschutz | nein |
| Flammwidrig nach IEC 60332-1-2 | ja |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Ölbeständig nach EN 60811-404 | nein |
| Kältebeständig nach EN 60811-504+505+506 | ja |
| Außendurchmesser ca. | 23,3 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 466 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 139,8 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -5..70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..80 °C |
| Nennspannung U0 | 450 V |
| Nennspannung U | 750 V |
