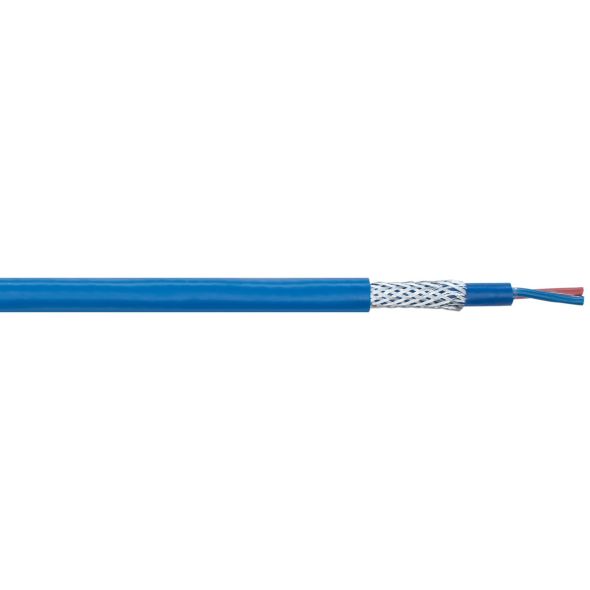

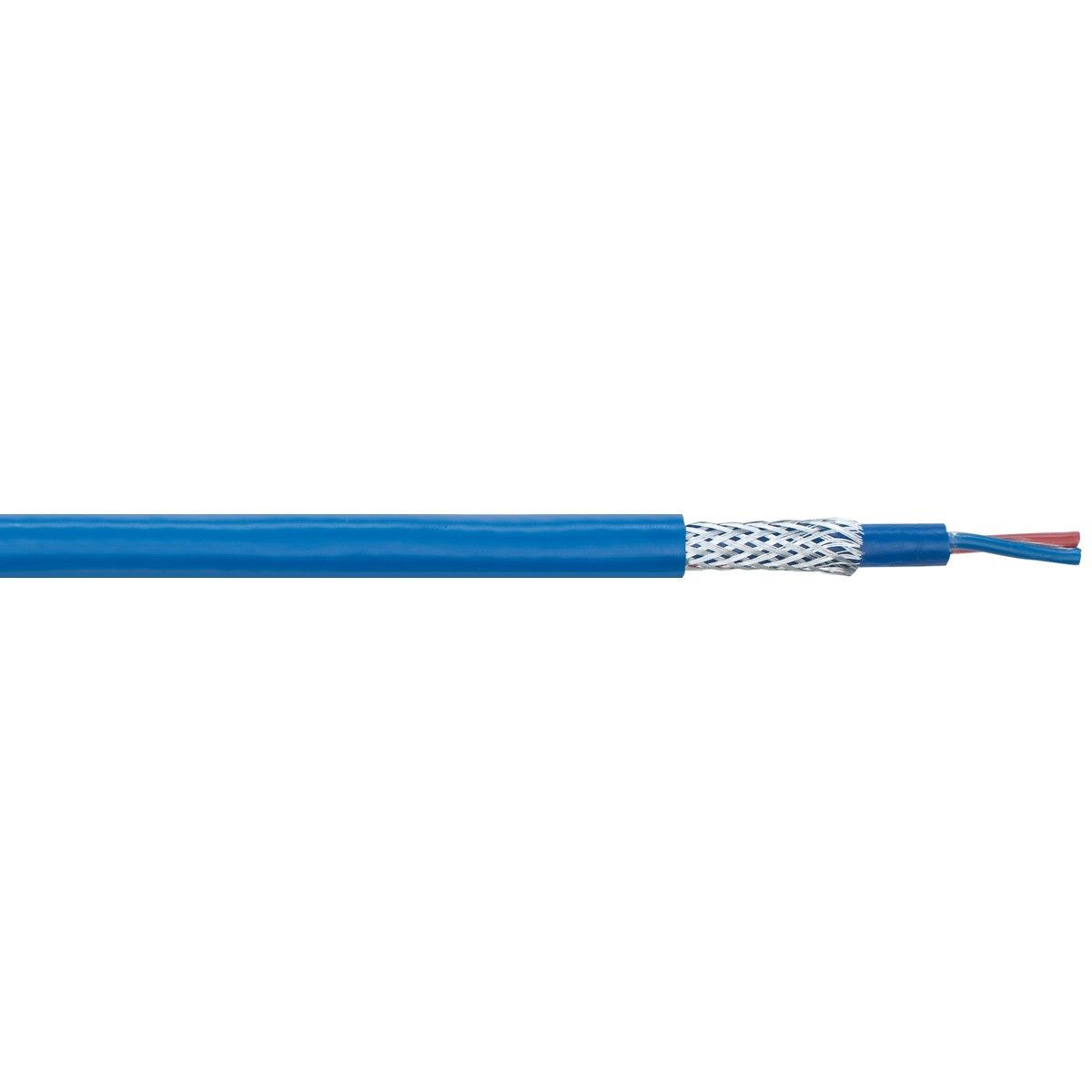

LAPP KN9L-SY NiCr/Ni KCA 0167513/R100

Im Umfeld der Temperaturmessung bzw. Fertigungsprozesssteuerung in Verbindung mit einem Mantelthermoelement. Die Isolierwerkstoffe sind entsprechend der maximalen Umgebungstemperatur am Anschlusskopf des Thermoelements auszuwählen., Leitermaterialien (Legierungen): Fe/CuNi (LX, JX) Leiterlegierungen sind identisch mit Thermoelement Legierungen, NiCr/Ni (K, KX, KCA) K- und KX-Version - Leiterlegierungen sind identisch mit Thermoelement Legierungen KCA Version: Ausgleichslegierungen (bei KCA: Fe/CuNi), nicht identisch mit Thermoelement Legierungen, PtRh/Pt (RCB, SCB) Ausgleichslegierungen (für RCB, SCB: Cu/CuNi) sind nicht identisch mit Thermoelement Legierungen, Ermöglicht Temperaturmessung auch an Stellen, an denen keine kontaktlose Temperaturmessung möglich oder sinnvoll ist, Platzsparend und flexibel, Für detaillierte Informationen, siehe Anhang T8 und Datenblätter, Verwendete Aufbau-Abkürzungen: PVC:Polyvinylchlorid SIL: Silikonkautschuk GL: Glasseide FEP: Fluorethylenpropylen EGL: E-Glas C: Kupferabschirmgeflecht ST: Aluminiumfolienschirm S: Stahldrahtgeflecht, Aufbaubeispiel für PVC-PVC-S-PVC: - PVC Aderisolation - PVC Innenmantel - Stahldrahtgeflecht - PVC Außenmantel, Bildbeispiele (von oben nach unten): Fe/CuNi DIN 2x1,5 PVC NiCr/Ni IEC 2x1,5 GL-GL PtRh/Pt IEC 2x1,5 GL-GL-S NiCr/Ni DIN 2x1,5 SIL-GL NiCr/Ni DIN 2x1,5 PVC-PVC PtRh/Pt DIN 2x1,5 SIL-SIL Fe/CuNi IEC 2x1,5 SIL-SIL-S NiCr/Ni IEC 2x1,5 SIL PtRh/Pt IEC 2x1,5 S, Farbkennzeichnung DIN 43710 Minusleiter und Mantel: Fe/CuNi: blau NiCr/Ni: grün PtRh/Pt: weiß Plusleiter: jeweils rot IEC 60 584 Plusleiter und Mantel: Fe/CuNi: schwarz NiCr/Ni: grün PtRh/Pt: orange Minusleiter: jeweils weiß,
