LAPP ETHERLINE Cat.5 ARM 2170496
Art.Nr.: 1403931
Kurzfristig lieferbar Lieferzeit: 7-14 Arbeitstage
ETHERLINE Cat.5 ARM 2170496
Hersteller: LAPP
Hersteller-Art.Nr.: 2170496
EAN: 4044773612332
Ethernet-Leitung ETHERLINE® Cat.5 ARM
Ethernet-Leitung
feste Verlegung
ETHERNET/IP, EtherCAT
PROFINET® Anwendung: Typ A
Cat.5e

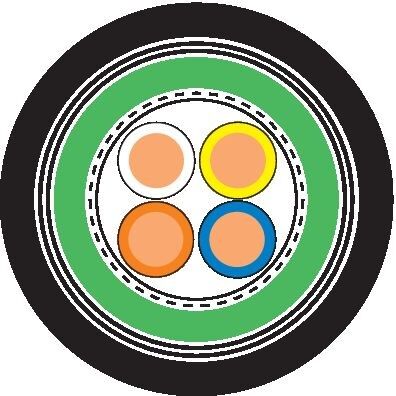

SF/UTP
PE
schwarz
Anwendungsgebiete: Im Außenbereich direkt erdverlegbar, ohne Schutzschlauch
Für den Einsatz im PROFINET-Netzwerk (Typ C), fest verlegt
Nutzen: Cat5-Performance bis 100 Mbit/s
Zusätzlicher Schutz vor elektromagnetischer Störung durch doppelte Gesamtschirmung aus aluminiumkaschierter Folie und Kupferabschirmgeflecht mit hohem Bedeckungsgrad (SF/UTP)
Der Fast Connect -Aufbau samt Innenmantel und Trennkreuz verkürzt die Konfektionszeit der Leitung erheblich, da die aufwändige Entfernung der Paarschirmung entfällt Zudem bietet er eine unverminderte Abschirmung der Aderpaare untereinander
Mit 2-lagiger Stahlband-Armierung für erhöhten Nagetierschutz
Zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 100 MHz
| Merkmale: | |
| Leiter-Material | Kupfer |
| Leiter-Oberfläche | blank |
| Leiterdurchmesser | 1,5 mm |
| Leiternennquerschnitt | 22 mm² |
| AWG-Größe | 22 |
| Ader-Zahl | 4 |
| Anzahl der Verseilelemente | 1 |
| Verseilelement | Vierer |
| Werkstoff der Aderisolation | Polyolefine |
| Spezifizierung Aderisolation | Polyethylen (PE) |
| Aderkennzeichnung nach HD 308 S2 | nein |
| Ader-Kennzeichnung | Farbe |
| Schirm über Verseilelement | ohne |
| Verseilung | sonstige |
| Schirm über Verseilung | Folie + Geflecht |
| Kabel längswasserdicht | nein |
| Kabel querwasserdicht | nein |
| Geeignet zur Verlegung im Erdreich | nein |
| Zulässige Art der Installation im Erdreich | freiliegend und Installationsrohr für Erdverlegung |
| Schutzmantel | ohne |
| Mantelmaterial | sonstige |
| Spezifizierung Mantelmaterial | Polyethylen (PE) |
| Mantel-Farbe | schwarz |
| Kabelgeometrie | rund |
| Flammwidrig nach IEC 60332-1-2 | nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) | nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) | nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) | nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) | nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) | nein |
| Raucharm nach IEC 61034-2 | nein |
| Halogenfrei nach EN IEC 60754-1 | nein |
| Halogenfrei nach IEC 60754-2 | nein |
| Halogenfrei nach EN IEC 60754-3 | nein |
| Brandverhaltensklasse nach EN 13501-6 | ohne |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Ölbeständig nach EN 60811-404 | nein |
| Außendurchmesser ca. | 9,3 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung | 139,5 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt | 93 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling | -20..60 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -40..70 °C |
| Kategorie | 5 |
| UV-beständig | nein |
| Zertifiziert für Schiffsanwendungen | nein |
| Geeignet als Telefonkabel | nein |
| Geeignet als Computer-Datenkabel | ja |
| Geeignet als Signalkabel | ja |
