JUMO Messumformer 202723/8888#00508664
Art.Nr.: 500993
Lieferzeit: 7-14 Arbeitstage

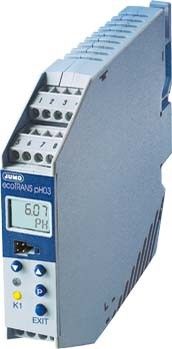

Messumformer 202723/8888#00508664
Hersteller: JUMO
Hersteller-Art.Nr.: 00508664
EAN: 4053877005346
Ursprung: Deutschland
Zolltarif: 90278930
Das Mess- und Schaltgerät zur Hutschienenmontage misst und regelt, je nach Konfiguration, den pH-Wert oder die Redox-Spannung in wässrigen Lösungen. Der Messumformer besitzt zwei analoge Eingänge. Der erste Analogeingang (Haupteingang für pH-Wert bzw. Redox-Spannung) ist für den Anschluss von Einstabmessketten, bzw. Elektroden mit getrennter Bezugselektrode vorgesehen. Das Gerät ist auch für den Anschluss von Antimon-Elektroden vorbereitet. An den zweiten Analogeingang kann ein Widerstandsthermometer Pt100 bzw. Pt1000 angeschlossen werden. Es stehen zwei analoge Ausgänge und ein Relais-Wechselkontakt zur Verfügung. Dem Relaiskontakt kann entweder der Hauptwert (pH-Wert oder Redox-Spannung) oder die Temperatur zugeordnet werden. Die Geräte werden über Tasten und das integrierte LC-Display bedient und konfiguriert. Alternativ kann dies auch sehr komfortabel über den Setup-Anschluss (Notebook / PC) mit dem beiliegenden Setup-Programm erfolgen. Mit dem Setup-Programm ist auch der Ausdruck der Konfigurationsdaten möglich. Das erleichtert die Anlagendokumentation. Die Geräte werden mit einem Kalibrierzeugnis ausgeliefert, in dem die Geräte- und Abgleichdaten dokumentiert sind. Die Spannungsversorgung erfolgt über ein Netzteil DC 20..30 V.
Merkmale: | |
Bemessungsversorgungsspannung bei DC | 20..30 V |
Anzahl der Ausgangsbereiche 0 V ... 2 V | 2 |
Anzahl der Ausgangsbereiche 2 V ... 10 V | 2 |
Anzahl der Ausgangsbereiche 0 mA ... 20 mA | 2 |
Anzahl der Ausgangsbereiche 4 mA ... 20 mA | 2 |
Schaltspannung | 250 V |
Schaltstrom | 8 A |
Anzahl der Kanäle | 1 |
Störmeldeausgang | nein |
Galvanische Trennung zwischen den Eingängen | ja |
Galvanische Trennung zwischen Eingang und Ausgang | ja |
Galvanische Trennung zwischen Ausgang zu Ausgang | nein |
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen | ja |
Höhe | 109 mm |
Breite | 22,5 mm |
Tiefe | 117,8 mm |
Leistungsaufnahme | 4 W |
Betriebstemperatur | 0..50 °C |
Gerätebauform | Einbaugerät |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Montageart | Schnappbefestigung Tragschiene |
Schutzart (IP) | IP20 |
