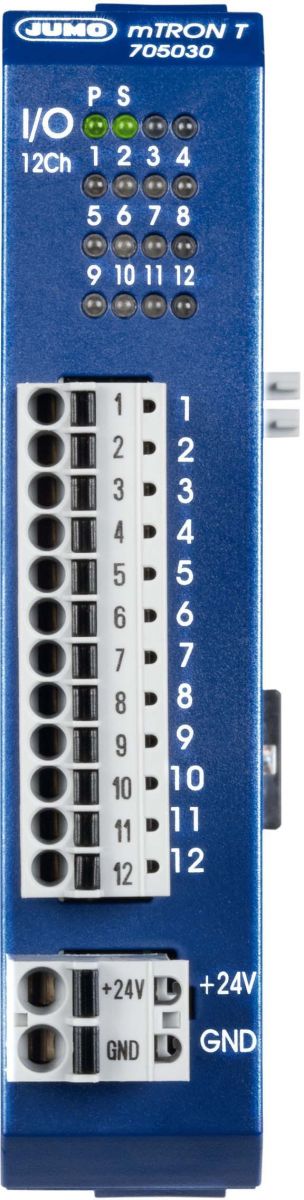

JUMO Digital-Ein-Ausgangsmodul 705030-36

Das 12-Kanal Digital-Ein-/Ausgangsmodul (Komponente des Gesamtsystems mTRON T) für die Hutschienenmontage besitzt eine Spannungsversorgung von DC 24 V +25/ -20 %. Das Modul hat zwölf Kanäle, die wahlweise als Digitaleingänge oder Digitalausgänge konfiguriert werden können. Die digitalisierten Eingangszustände stehen im System zur Weiterverarbeitung bereit. Die Digitalausgänge werden über den Systembus durch Digitalsignale angesteuert (Zuordnung über die Verbindungsliste bzw. direkt von der SPS). Der Laststrom von bis zu 6 A (12 x max. 500 mA) ist über die frontseitigen Klemmen +24 V/ GND bereitzustellen. Das Anliegen der Spannungsversorgung, die Betriebszustände des Moduls, sowie die Zustände der Digitalein- und Digitalausgänge werden durch Leuchtdioden angezeigt. Durch ein Setup-Programm wird das Digital-Ein-/Ausgangsmodul vom Anwender komfortabel konfiguriert. Der Moduleinschub lässt sich im Servicefall einfach nach vorne aus dem Gehäuse ziehen. Das Gehäuse einschließlich Busplatine bleibt dabei auf der Hutschiene montiert.
