IPF ELECTRONIC Sensor OT170420
Art.Nr.: 554984
Lieferzeit: 7-14 Arbeitstage

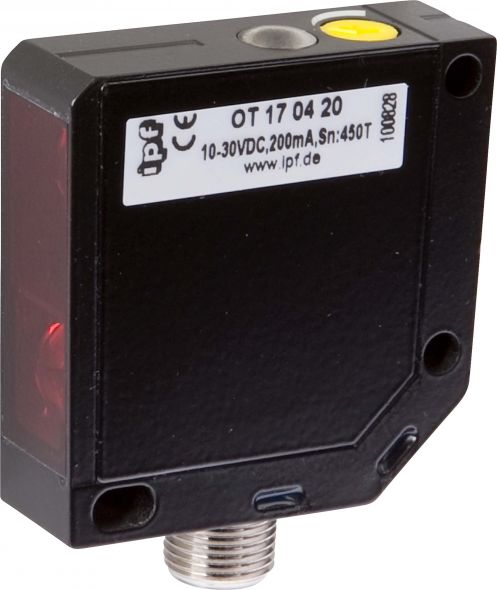

Sensor OT170420
Hersteller: IPF ELECTRONIC
Hersteller-Art.Nr.: OT170420
Ursprung: Schweiz
Zolltarif: 85365019
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Merkmale: | |
Einstellbereich | 20..450 mm |
Tastweite | 20..450 mm |
Triangulation | Hintergrundausblendung |
Vorausfallmeldung | nein |
Mit Zeitfunktion | nein |
Bemessungsschaltabstand | 450 mm |
Max. Schaltabstand | 450 mm |
Max. Ausgangsstrom | 200 mA |
Mit Reflektor | nein |
Analogausgang 0 V ... 10 V | nein |
Analogausgang 0 mA ... 20 mA | nein |
Analogausgang 4 mA ... 20 mA | nein |
Analogausgang -10 V ... +10 V | nein |
Mit sonstigem Analogausgang | nein |
Einstellverfahren | manuelle Einstellung |
Mit Kommunikationsschnittstelle Analog | nein |
Mit Kommunikationsschnittstelle AS-Interface | nein |
Mit Kommunikationsschnittstelle CANOpen | nein |
Mit Kommunikationsschnittstelle DeviceNet | nein |
Mit Kommunikationsschnittstelle Ethernet | nein |
Mit Kommunikationsschnittstelle INTERBUS | nein |
Mit Kommunikationsschnittstelle PROFIBUS | nein |
Mit Kommunikationsschnittstelle RS-232 | nein |
Mit Kommunikationsschnittstelle RS-422 | nein |
Mit Kommunikationsschnittstelle RS-485 | nein |
Mit Kommunikationsschnittstelle SSD | nein |
Mit Kommunikationsschnittstelle SSI | nein |
Anzahl der Halbleiter-Ausgänge mit Meldefunktion | 1 |
Ausführung des elektrischen Anschlusses | Steckverbinder M12 |
Ausführung des Schaltausgangs | PNP |
Ausführung der Schaltfunktion | antivalent |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Gehäusebauform | Quader |
Breite des Sensors | 15,4 mm |
Höhe des Sensors | 50 mm |
Länge des Sensors | 50 mm |
Tastfunktion | hell-/dunkelschaltend |
Werkstoff der optischen Fläche | Kunststoff |
Werkstoff des Gehäuses | Metall |
Min. Reflektorabstand | 20 mm |
Umgebungstemperatur | -25..65 °C |
Schaltfrequenz | 500 Hz |
Bemessungssteuerspeisespannung Us bei DC | 10..30 V |
Spannungsart | DC |
Mit Überwachungsfunktion nachgeschalteter Geräte | nein |
Wellenlänge des Sensors | 660 nm |
Lichtart | Rotlicht unpolarisiert |
Mit Wiederanlaufsperre | nein |
Geeignet für Sicherheitsfunktionen | nein |
Schutzart (IP) | IP67 |
