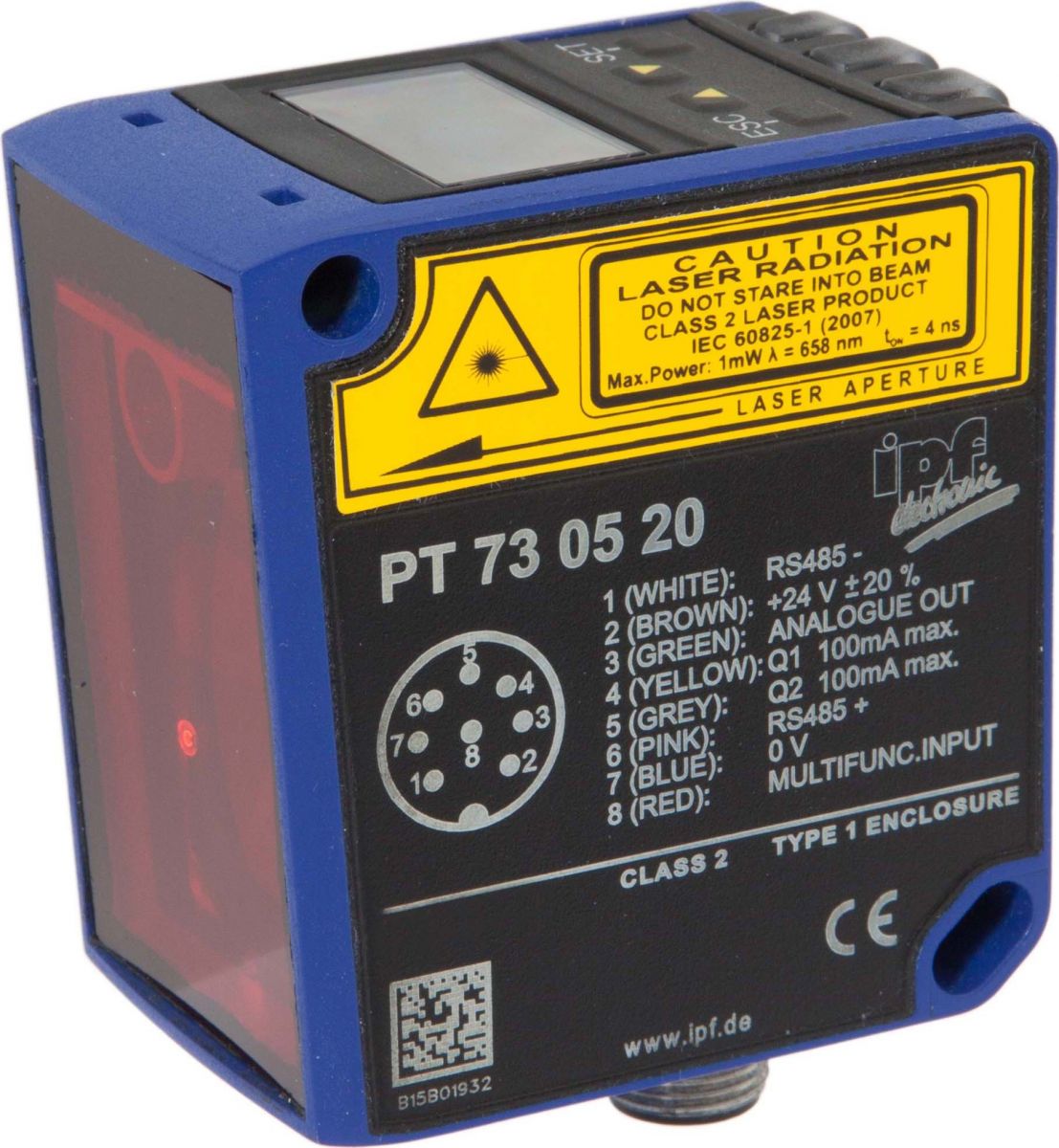

IPF ELECTRONIC Laser Sensor PT730520
Art.Nr.: 557878
![](/images/webelemente/lieferstatus/mini/kurzfristige-lieferzeit.png)
Lieferzeit: 7-14 Arbeitstage
Laser Sensor PT730520
Hersteller: IPF ELECTRONIC
Hersteller-Art.Nr.: PT730520
Ursprung: Italien
Zolltarif: 85365019
Optische Sensoren arbeiten berührungslos. Sie erfassen Objekte, unabhängig von ihrer Beschaffenheit (z.B. Form, Farbe, Oberflächenstruktur, Material). Die grundsätzliche Funktionsweise beruht auf dem Senden und Empfangen von Licht. Es werden drei Varianten unterschieden: 1. Die Einweglichtschranke besteht aus zwei separaten Geräten, einem Sender und einem Empfänger, die aufeinander ausgerichtet werden. Wenn der Lichtstrahl zwischen beiden Geräten unterbrochen wird, wechselt der im Empfänger integrierte Schaltausgang seinen Zustand. 2. Bei der Reflexlichtschranke befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird von einem gegenüber zu montierenden Reflektor auf den Empfänger reflektiert. Sobald der Lichtstrahl unterbrochen wird wechselt der im Gerät integrierte Schaltausgang seinen Zustand. 3. Beim Lichttaster befinden sich Sender und Empfänger in einem Gerät. Der gesendete Lichtstrahl wird vom zu erfassenden Objekt reflektiert. Sobald der Empfänger das reflektierte Licht erfasst, wechselt der im Gerät integrierte Schaltausgang seinen Zustand.
Merkmale: | |
Abtastprinzip | Taster |
Ausführung des Analogausgangs | sonstige |
Ausführung des elektrischen Anschlusses | Steckverbinder M12 |
Ausführung des Schaltausgangs | PNP/NPN |
Ausführung der Schaltfunktion | sonstige |
Versorgungsspannung | 24 V |
Breite des Sensors | 37 mm |
Höhe des Sensors | 73 mm |
Länge des Sensors | 60 mm |
Einstellverfahren | Parametrierung |
Gehäusebauform | Quader |
Geometrische Auflösung | 1 mm |
Laserschutzklasse | Klasse 2 |
Lichtart | Laserdiode, Rotlicht |
Relative Linearitätsabweichung | 2 % |
Messbereich Länge | 200..20000 mm |
Relative Messgenauigkeit | 7 % |
Messverfahren für optische Abstandsmessung | Lichtlaufzeit |
Standard für Schnittstellen | RS-485 |
Schutzart (IP) | IP67 |
Spannungsart | DC |
Umgebungstemperatur | -15..50 °C |
Werkstoff der optischen Fläche | Kunststoff |
Werkstoff des Gehäuses | Zink |
Relative Wiederholgenauigkeit | 1 % |
Mit Zeitfunktion | nein |
