IPF ELECTRONIC Farbsensor OF340140
Art.Nr.: 789011
Lieferzeit: 7-14 Arbeitstage

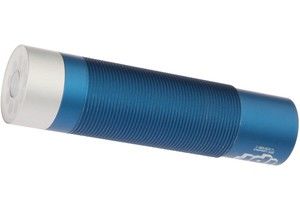

Farbsensor OF340140
Hersteller: IPF ELECTRONIC
Hersteller-Art.Nr.: OF340140
Ursprung: Deutschland
Zolltarif: 85365019
Die Funktionsweise der Farbsensoren beruht auf der Bewertung der Rot-, Grün- und Blau-Anteile des von Messobjekten zurückreflektierten Lichtes, oder der vom ¿Selbstleuchter¿ (z.B. LEDs, Rückleuchten von Pkw, Halogenlampen, Leuchtstofflampen usw.) emittierten Strahlung. Dazu ist im Gerät neben einer ein-/ausschaltbare Weißlicht- oder UV-Beleuchtung ein sogenannter 3-fach-Empfänger integriert. Dieser Empfänger arbeitet nach dem True Color Prinzip. Das bedeutet, dass die Bewertung des auf den Empfänger auftreffenden Lichtes an die Farbwahrnehmung des menschlichen Auges angelehnt ist. Dies ist die Voraussetzung für die sichere Differenzierung von Objekten oder Selbstleuchtern nach ihrer Farbe und Helligkeit. Die Prüfung von fluoreszierenden Materialien bedingt die Verwendung von Sensoren mit UV-Lichtquelle. Der Einsatz unter widrigen Umgebungsbedingungen ist durch die Verwendung eines zusätzlichen Lichtwellenleiters möglich. Das Zusammenspiel zwischen präziser Erfassung und einer hoher Schaltfrequenz zeichnet die Geräte aus. Somit werden Sie zu einem idealen Werkzeug der Prozesssteuerung und Qualitätskontrolle.
Merkmale: | |
Bemessungssteuerspeisespannung Us bei DC | 21,6..26,4 V |
Spannungsart | DC |
Max. Ausgangsstrom | 100 mA |
Leerlaufstrom | 220 mA |
Schaltfrequenz | 60000 Hz |
Ausführung des elektrischen Anschlusses | Steckanschluss |
Ausführung des Schaltausgangs | PNP/NPN |
Ausführung der Schaltfunktion | sonstige |
Einstellverfahren | Parametrierung |
Messverfahren für Farb-Detektion | aktives Dreibereichsverfahren |
Lichtart | Weißlicht |
Werkstoff des Gehäuses | Aluminium |
Werkstoff der optischen Fläche | Glas |
Gehäusebauform | Zylinder, Gewinde |
Länge des Sensors | 130 mm |
Durchmesser des Sensors | 34 mm |
Lichtfleck | 113,1 mm² |
Nenntastweite | 30 mm |
Betriebsmittel-Schutzklasse | Schutzklasse 3 |
Mit Zeitfunktion | ja |
Umgebungstemperatur | -20..55 °C |
Schutzart (IP) | IP64 |
