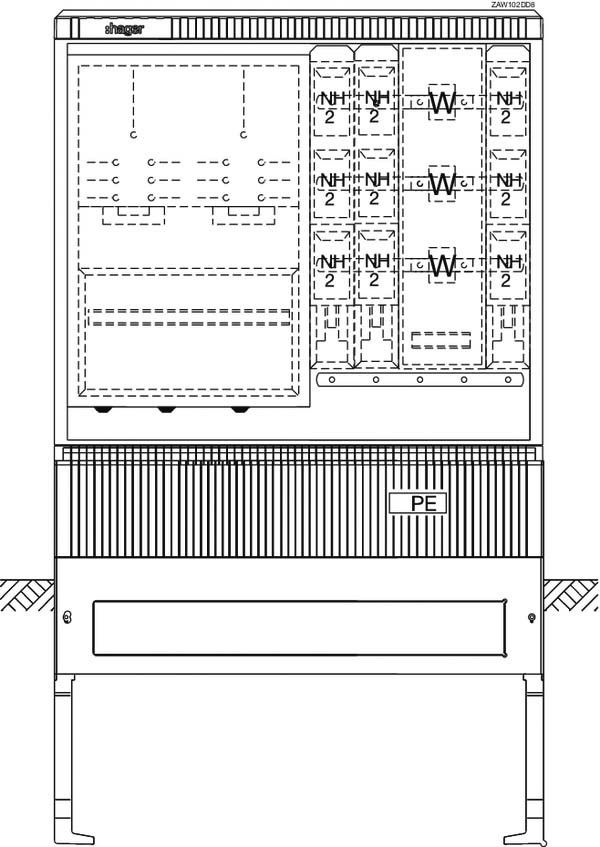

HAGER Wandlermessschrank ZAW102DD8

Wandler- und Messschrank, universN, bis 250 A, LEW / Bayernwerke AG. Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen. Hinweis: Rücksprache mit VNB.
