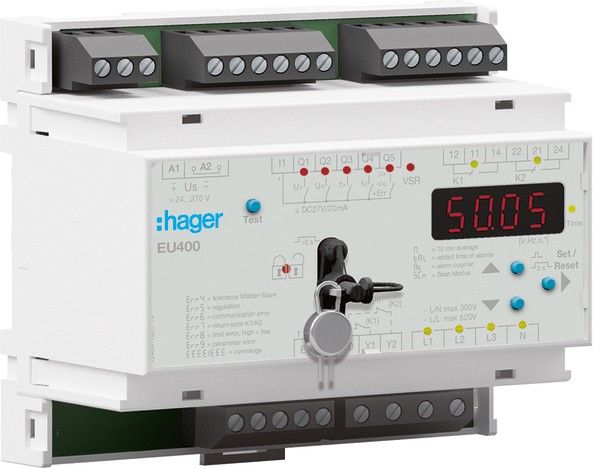

HAGER Spannungs-/Frequenzrelais EU400

Art.Nr.: 735562

Mehr von HAGER

Kurzfristig lieferbar
Lieferzeit: 7-14 Arbeitstage

Zurück zur Übersicht Nächster Artikel

Beschreibung
GPSR

Spannungs-/Frequenzrelais EU400

Hersteller: HAGER

Hersteller-Art.Nr.: EU400

EAN: 3250612230235

Ursprung: Deutschland

Zolltarif: 85364900

Spannungs- und Frequenzrelais, NA Schutz nach VDE AR-N 4105. Netz- und Anlagenschutz entsprechend der VDE Anwendungsregeln VDE-AR-N 4105:2011-06 und 4105:2018-11, VDE-AR-N 4110:2018-11. Einhaltung der BDEW-Richtlinie und DIN V VDE 0126-1-1, DIN V VDE V 0126-1-1/A1. Überwachung von Über- und Unterspannung und Frequenz, 10 Minuten-Mittelwert Vektorsprungüberwachung ROCOF, Überwachung des Frequenzgradienten df/dt. Einfehlersicher mit Überwachung der Kuppelschalter Inselnetzüberwachung (passiv). Integrierte 4-stellige Digitalanzeige für Messwerte und Programmierung. Alle Werte am Gerät einstell- und ablesbar. Voreingestellte Grundprogramme entsprechend den Normen und Richtlinien, Digitalanzeige für Messwerte und Programmierung von Grenzwerten. Hysterese und Schaltzeiten für jeden Alarm einzeln einstellbar. MIN/MAX-Speicher für Messwerte, Test-Taste und Simulationsfunktion mit Messung der Schaltzeiten. Integrierter Alarmzähler für 100 Alarme, mit rel. Zeitstempel und Aufzeichnung der Alarmsummenzeit. Schaltausgänge: Ausgangsrelais 2 x 1 Wechsler, Transistorausgänge für Meldung der Schaltursache. Betriebszustands- und Alarmanzeige mit LEDs. Möglichkeit zum Codeschutz für Parameter und Plombierung für Einstellwerte.

Merkmale:
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24..270 V
Versorgungsspannung bei AC 60 Hz	24..270 V
Versorgungsspannung bei DC	24..240 V
Spannungsmessbereich 1	10..310 V
Spannungsmessbereich 2	15..530 V
Spannungsart des Messbereichs	AC
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	ja
3-Phasen-Überspannung möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	ja
Enthält Funktion Gleichspannung-Überspannung	ja
Enthält Funktion Gleichspannung-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0,05 s
Max. zulässige Ansprechverzögerungszeit	130 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	999 s
Anzahl der Kontakte als Öffner	2
Anzahl der Kontakte als Schließer	2
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24..270 V
Betriebsspannung bei AC 60 Hz	24..270 V
Betriebsspannung bei DC	24..240 V
Breite	90 mm
Höhe	105 mm
Tiefe	69 mm
