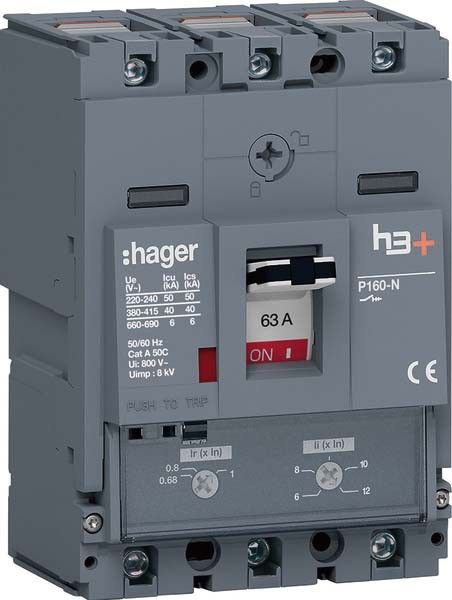

HAGER Leistungsschalter h3+ P160 HNS063DC
Art.Nr.: 671365
Lieferzeit: 7-14 Arbeitstage
Leistungsschalter h3+ P160 HNS063DC
Hersteller: HAGER
Hersteller-Art.Nr.: HNS063DC
EAN: 3250613177683
Ursprung: Polen
Zolltarif: 85362010
Leistungsschalter h3+ P160 TM ADJ 3P3D 63A 40kA CTC. Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Merkmale: | |
Bemessungsdauerstrom Iu | 63 A |
Bemessungsspannung | 220..690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 40 kA |
Überlastauslöser Stromeinstellung | 40..63 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 378..756 A |
Integrierter Erdschlussschutz | nein |
Anschlussart Hauptstromkreis | Schraubanschluss |
Gerätebauart | Einbaugerät Festeinbautechnik |
Geeignet für Hutschienenmontage | nein |
Hutschienenmontage optional | ja |
Mit Ausgelöstmelder | ja |
Mit integriertem Unterspannungsauslöser | nein |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Knebel |
Komplettgerät mit Schutzeinheit | ja |
Motorantrieb integriert | nein |
Motorantrieb optional | nein |
Schutzart (IP) | IP40 |
