HAGER Heizungsaktor 6fach KNX TYM646R
Art.Nr.: 619292
Lieferzeit: 5-7 Arbeitstage

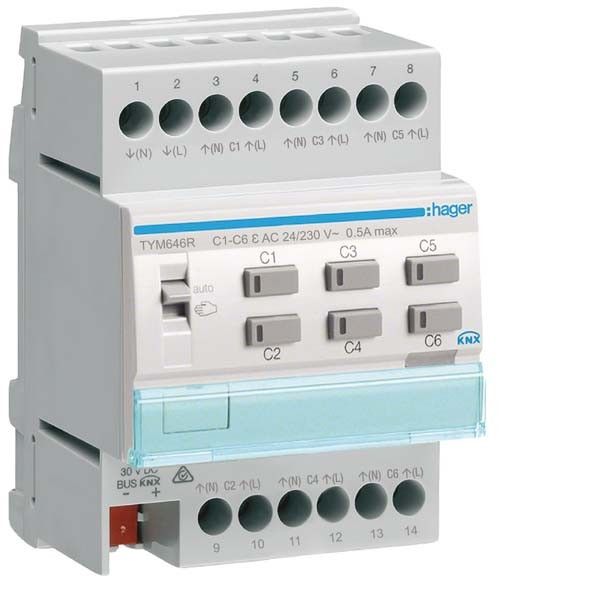

Heizungsaktor 6fach KNX TYM646R
Hersteller: HAGER
Hersteller-Art.Nr.: TYM646R
EAN: 3250618502022
Ursprung: Frankreich
Zolltarif: 85176200
Heizungsaktor 6fach KNX, mit Regler für 24/230V Stellantriebe, Triac. Heizungsaktor (REG) mit 6 elektronischen Ausgängen (Triac) zur geräuschlosen Ansteuerung von elektrothermischen Stellantrieben für Heizanlagen oder Kühldecken. Bestehend aus Reiheneinbaugerät mit integriertem Busankoppler, Busanschluss über KNX Anschlussklemme, Schiebeschalter auto/Hand, 6 Handtasten für Auf/Zu je Aktorkanal mit Status LED (Default, Kurzschluss, Überlast), Programmiertaste mit integrierter LED, Beschriftungsfeld und Schraubklemmen für Ein- und Ausgangsspannungen. Funktionen: Ausgangsspannung für kompatible Ventile 230 V AC oder 24 V AC, Temperaturregler für Heizen und Kühlen, mit 12 Temperaturreglern zur Steuerung von bis zu 12 unabhängigen Zonen, Ein/Aus oder PWM-Steuerung. Handbedienung über Schiebeschalter des Kanals mit 0 % - 50% - 100%. Diagnosefunktion über Ausgang mit mehrfarbiger LED, Zeit-/Datum programmierbarer Ventilschutz/Pumpenfestsitzschutz und Zwangsstellung. Unterschliche Werte für Sommer-/Winterbetrieb. 2 x Logikblock. Parametrierbarte Sollwerte für Normal-, Zwangs- oder Not-Betrieb. Zyklische Überwachung/Erkennung der Eingangssignale von Thermostaten (Überwachungszeit ca. 45 min). Bei Thermostatdefekt wird der Triac-Ausgang in Not-Betrieb eingestellt. Hinweis: Das Gerät lässt sich mittels der ETS (ab Version 5) programmieren. An allen Aktorkanälen sind Stellantriebe der gleichen Betriebsspannung anzuschließen. Einbauhinweise für Heizungsbau-/Stellantriebe-Hersteller beachten.
Merkmale: | |
Bussystem KNX | ja |
Bussystem KNX-Funk | nein |
Bussystem Funkbus | nein |
Bussystem LON | nein |
Bussystem Powernet | nein |
Andere Bussysteme | ohne |
Funk bidirektional | nein |
Montageart | REG |
Breite in Teilungseinheiten | 4 |
Mit Busankopplung | ja |
Busmodul abnehmbar | nein |
Stellgröße stetig | ja |
Stellgröße schaltend | ja |
Ventilschutzfunktion | ja |
Handschaltung | ja |
Max. Schaltstrom (Ohmsche Last) | 0,16 A |
Anzahl der Ausgänge | 6 |
Max. Ausgangsstrom | 0,16 A |
Schaltspannung | 24..230 V |
Schutzart (IP) | IP20 |
