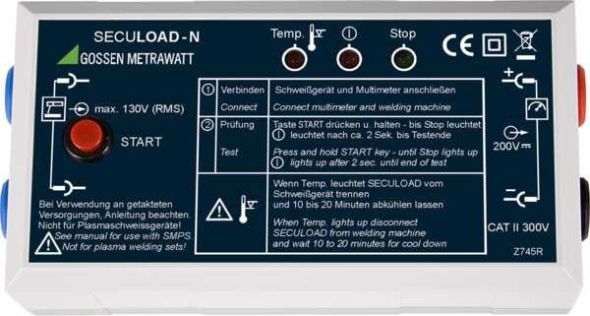

GOSSEN METRAWATT Prüfadapter SECULOAD-N

Prüfadapter zur Prüfung der Leerlaufspannung von Schweißgeräten nach EN 60974. Der Prüfadapter dient, in Verbindung mit einem SECUTEST oder einem Multimeter, zum Prüfen von Schweißgeräten nach der Norm EN 60974Durch Verwendung eines Brückengleichrichters ist keine Umpolung der Schweisspannung erforderlich dadurch verkürzt sich die Prüfzeit für die Leerlaufspannung um 50%. Der Spitzenwertgleichrichter des SECULOAD-N verwendet die nach Norm empfohlene Gleichrichterdiode 1N4007. Diese Diode ist eine Netzgleichrichterdiode und prinzipbedingt nur für Spannungsquellen mit niedriger Taktfrequenz im Bereich der Netzfrequenz oder für Spannungsquellen mit herkömmlichem Transformator geeignet. Es gibt jedoch Schweißgeräte am Markt, die getaktete Spannungsquellen mit deutlich höheren Taktfrequenzen verwenden. Diese können Schaltimpulse mit hohen Spannungen erzeugen, die vom Spitzenwertgleichrichter des SECULOAD-N nicht in ihrer ganzen Höhe erfasst werden. Die vom SECULOAD-N ausgegebene Spannung kann hier deutlich unter den Spitzenwerten in der Ausgangsspannung des Schweißgerätes liegen. Dies ist bei der Beurteilung der Messergebnisse unbedingt zu beachten!. Prüfadapter, Messleitungen mit Krokoclips, BedienungsanleitungHinweis: In Verbindung mit SECUSTAR FM wird zusätzlich ein Multimeter mit Peak-Hold z. B. METRAHIT TECH / XTRA benötigt.
